Wzmacniacz sygnału DVB-T 1na1 20dB DC12V AWS-141M

Wzmacniacz sygnału cyfrowej telewizji naziemnej DVB-T  AWS-141M (1 wejście, 1 wyjście) jest przeznaczony do instalacji RTV. Urządzenie posiada automatyczną funkcję zasilania przedwzmacniaczy 12 V DC. Wzmacniacz na wejściu posiada zakres 87-774 MHz oraz daje możliwość regulacji wzmocnienia do 14 dB.

Wzmacniacz umożliwia podłączenie zasilania +12 V po kablu do przedwzmacniacza zamontowanego przy antenie. W komplecie znajduje się zasilacz stabilizowany 12 V 100 mA. Istnieje możliwość zasilania wzmacniacza "po kablu". W tym celu należy podłączyć zasilacz z separatorem zasilania (nie znajduje się w komplecie) do przewodu wyjściowego. Oznaczenie "DC

Główne cechy:

• Wejścia: 1: 87-774 MHz
• Liczba wyjść: 1
• Wzmocnienie maksymalne: 20 dB
• Maksymalny poziom sygnału wyjściowego: 112 dBμV
• Zakres regulacji wzmocnienia: 14 dB
• Możliwość zasilenia przedwzmacniacza antenowego

Specyfikacja:

Dane techniczne

• Rodzaj towaru, Wzmacniacz domowy
• Model, AWS-141M
• Marka, AMS
• Typ, RTV/CATV
• Zastosowanie, wewnętrzny
• Pasmo, FM/VHF/UHF
• Wejścia/Wyjścia, liczba wejść, 1
• Wejścia/Wyjścia, liczba wyjść, 1
• Przełącznik DC 0/12 V, AUTO
• Regulacja wzmocnienia, TAK

Parametry wzmocnienia:

• Wejście 1, częstotliwość, 87...774
• Wejście 1, wzmocnienie, dB, 20...24
• regulacja wzmocnienia, dB, 0...10
• zasilanie przedwzmacniacza, V/A, AUTO DC 12/0,06
• Prekorekcja charakterystyki kabla, NIE

Dane techniczne urządzenia:

• Max. poziom wyjściowy, dBµV, 105
• Szumy własne, VHF, dB, 4
• Szumy własne, UHF, dB, 4
• Odlewna obudowa, NIE
• Wbudowany filtr LTE, LTE 800
• Typ złącza sygnałowego, F
• Wyjście testowe RF, NIE
• Zasilanie, V, DC 12
• Pobór prądu, A, 0,07
• Zasilacz, V/A, DC 12/0,15
• Zasilanie zdalne, DC 12 V
• Temperatura pracy, °C, -25...+55
• Wymiary, mm, 111x64x28
• Masa, kg, 0,1

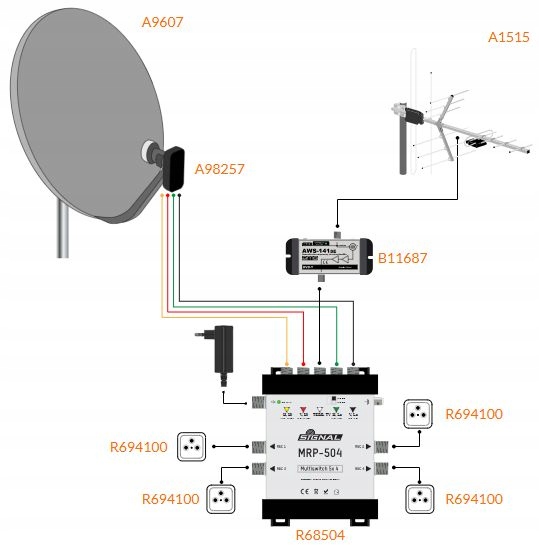

Przykład schemat podłączenia:

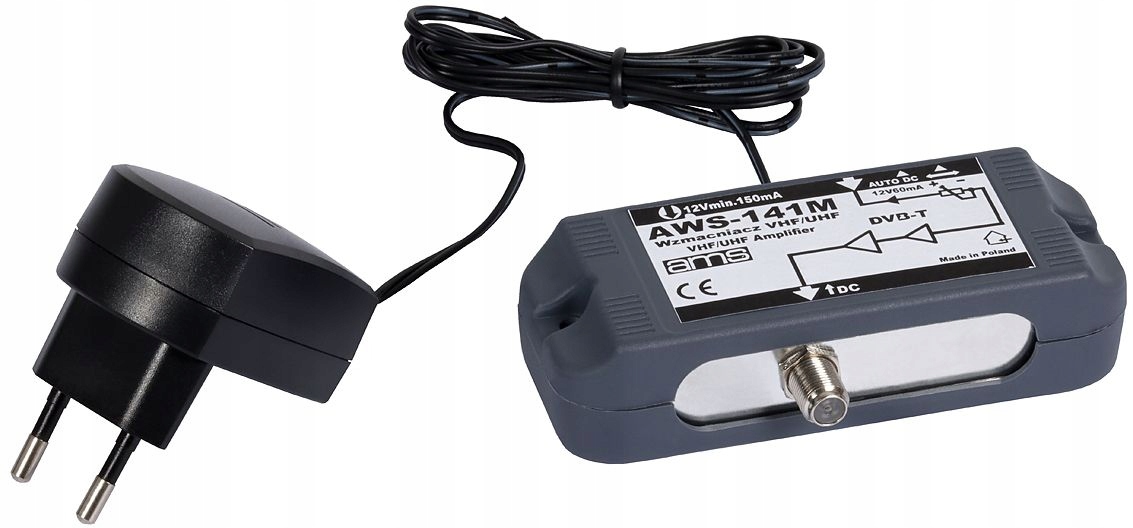

W zestawie:

• Wzmacniacz antenowy AWS-141M
• Zasilacz stabilizowany 12V
• Opakowanie
