Modulator cyfrowy HDMI MDSPH-HDMOD10-Micro do DVB-T

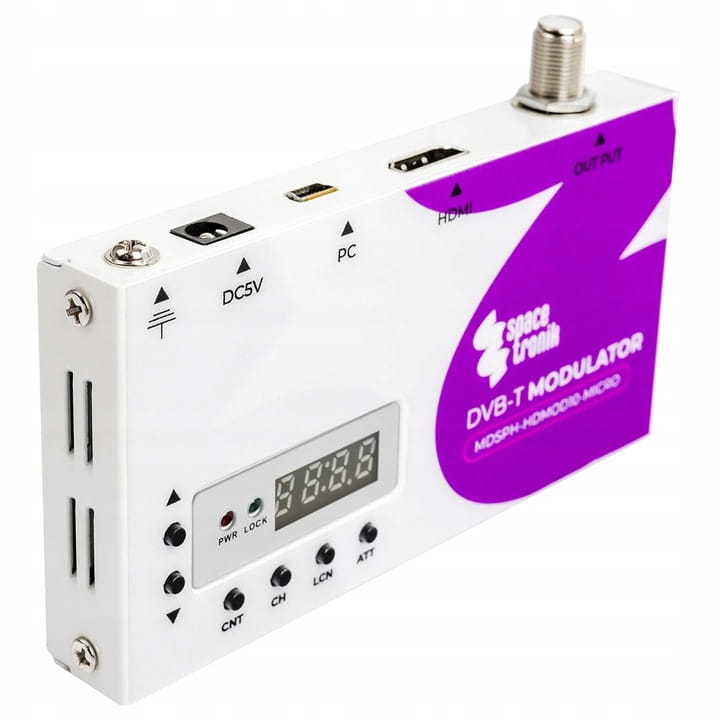

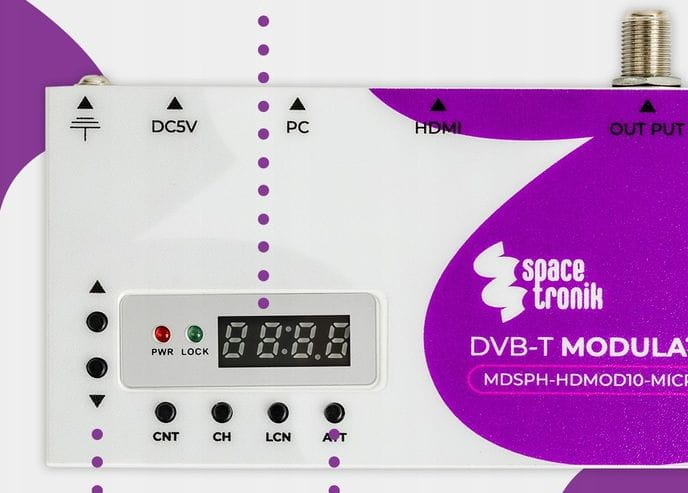

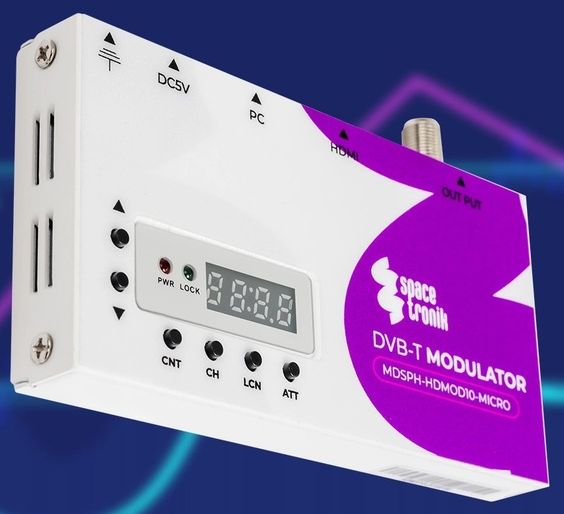

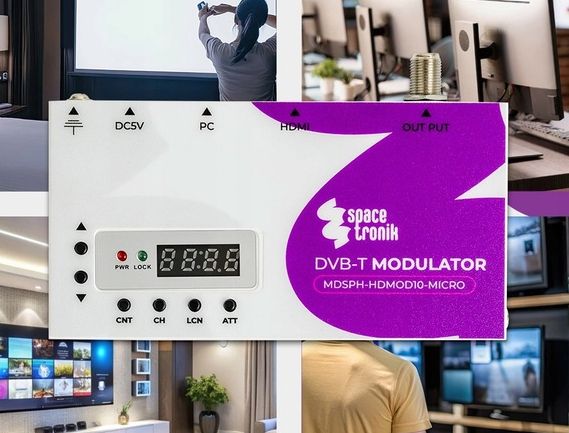

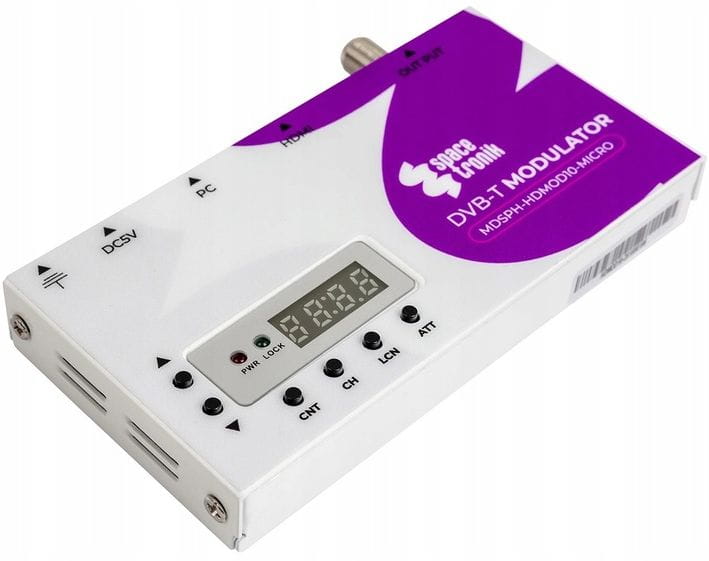

Modulator HDMOD10-Micro został opracowany w celu w celu konwersji sygnałów audio/wideo na wyjście RF DVB-T. Jest to idealne rozwiązanie aby przesłać sygnał HD z odbiorników satelitarnych, kamer lub media playerów do telewizora lub dekodera. Modulator posiada czterocyfrowy wyświetlacz oraz 6 przycisków, które pozwalają na intuicyjne sterowanie i wprowadzanie ustawień.

Modulator cyfrowy sygnału HDMI do sygnału DVB-T COFDM. Działa z dowolnego źródła audio / wideo z wyjściem HDMI (odbiorników satelitarnych i cyfrowego sygnału telewizji naziemnej, kamery, komputery, konsole gier, odtwarzacze DVD, DVR, Blue-Ray i wiele innych), przetwarzając na sygnał DVB-T Full HD 1080p, z wyborem kanału wyjściowego VHF lub UHF. Zapewnia doskonałą wydajność i jakość sygnału na wyjściu.

Główne cechy:

• Wysoki poziom integracji, wysoka wydajność,
• W pełni funkcjonalny, zintegrowany projekt
• Jedno wejście modulatora, który konwertuje źródło HD na kanał DVB-T
• Standardowa modulacja COFDM i kodowanie H.264
• Kompatybilność wielu formatów wideo, w tym 720p / 1080p
• Szerokość pasma: 7/8MHz
• Zakres częstotliwości: 174 ~ 862MHz
• Ciągły, regulowany sygnał RF zakres poziomu wyjściowego od 70dBuV do 100dBuV, 1dBuV
• Ekran LCD
• Mały rozmiar i niewielka waga
• Profesjonalne zastosowanie: Idealne dla hoteli, domów i firm.

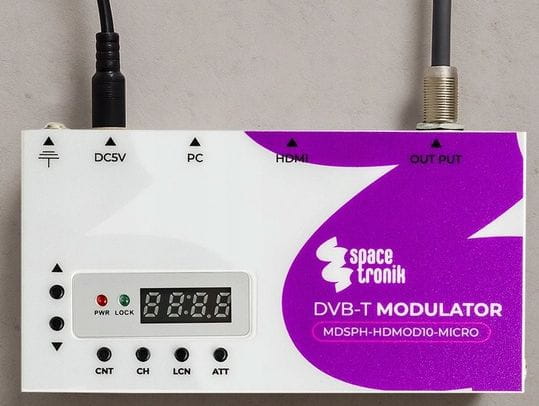

• Możliwość montażu na ścianie

Wejścia / Wyjścia:

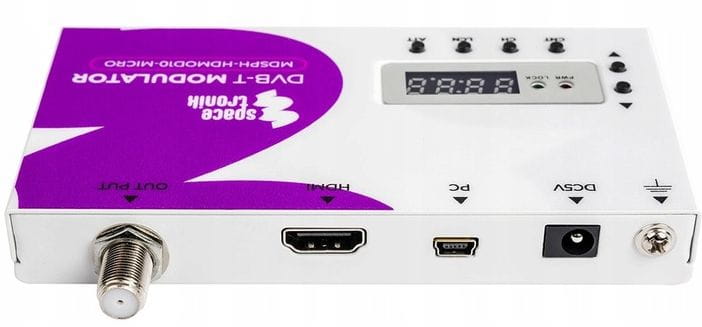

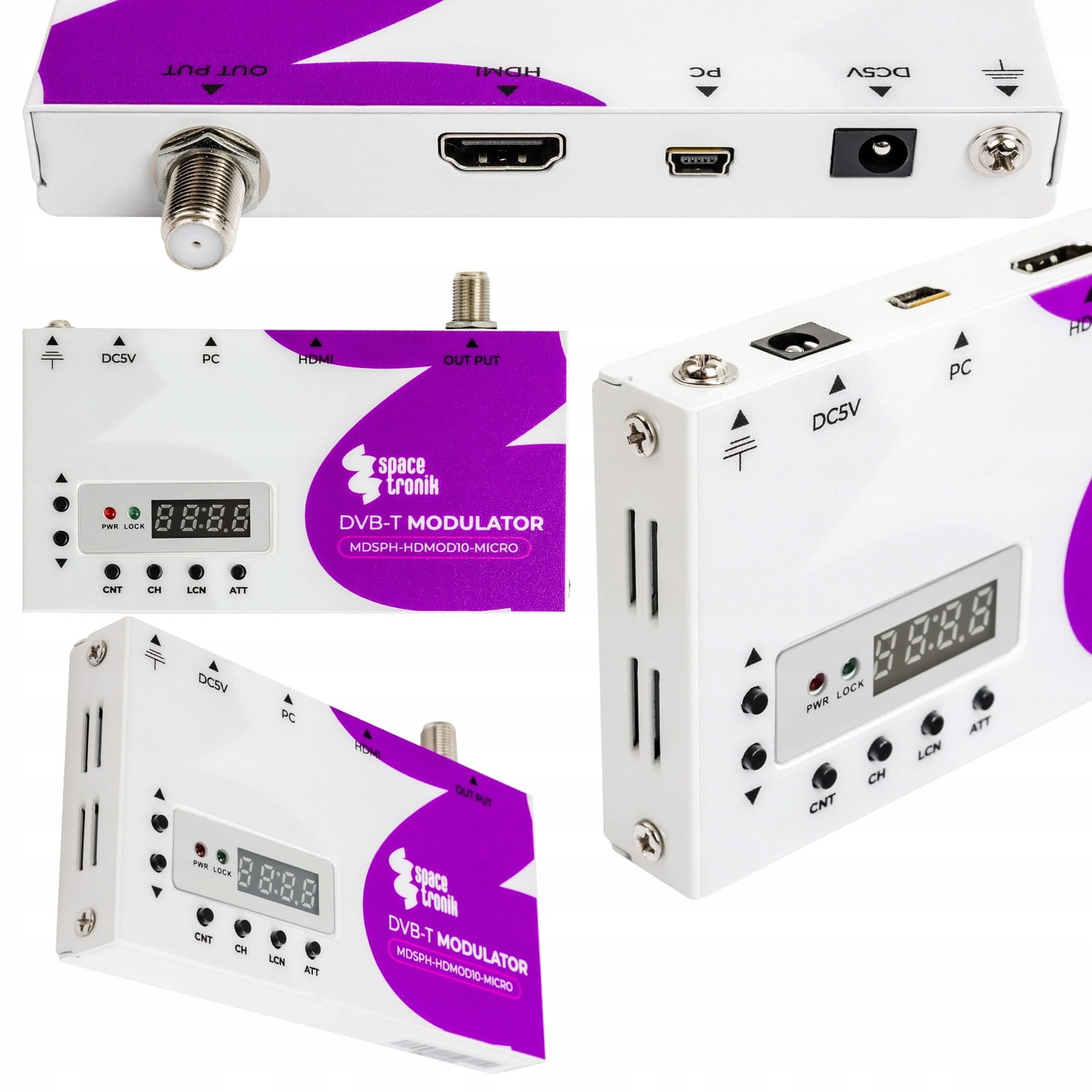

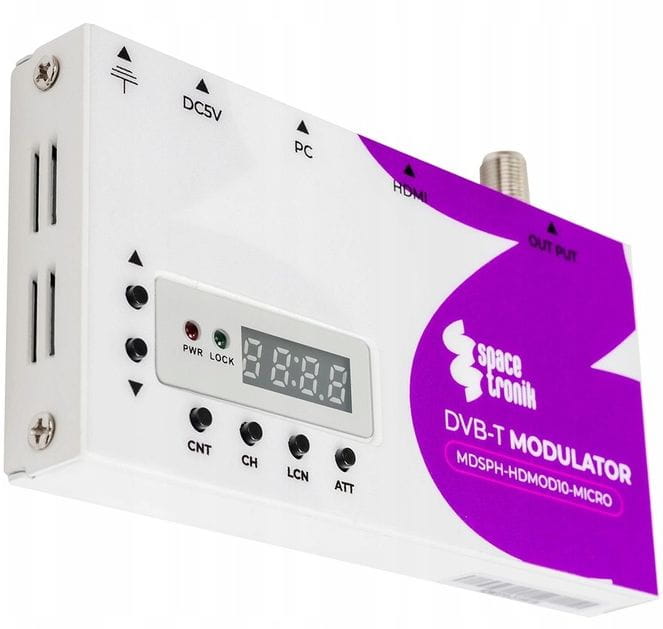

Urządzenie zostało wyposażone w wejście HDMI, przez które możemy podłączyć źródło sygnału oraz port wyjściowy RF, aby ten sam sygnał przesłać dalej. Urządzenie wymaga zasilania (zasilacz dołączony do zestawu), dlatego wejście DC 5V również znajduje się w urządzeniu. Oprócz tego modulator posiada port USB, który umożliwia podłączenie komputera w celu aktualizacji oraz uziemienie.

Wejście sygnału RF IN umożliwia podłączenie anteny naziemnej i sumowanie sygnałów cyfrowej telewizji naziemnej i sygnał HDMI do sieci dystrybucyjnej.

Urządzenie jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T.

Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze DVD / Blu-ray, komputery PC, czy dekodery STB. Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T MPEG-4, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego.

Zastosowanie modulatora HDMI:

Szpitale

• telewizja dla pacjentów
• transmisja z sal operacyjnych
• edukacja studentów
• monitoring
• reklamy

Sklepy i galerie

• kanały promocyjne
• reklamy

Telewizja korporacyjna

• firmowe kanały TV
• wideokonferencje
• edukacja

Szkoły i uczelnie

• transmisja z lekcji i wykładów
• telewizja uczelniana
• kanały informacyjne
• transmisja z komputerów PC

Sport

• telewizja na siłowni
• transmisja wydarzeń sportowych w wysokiej rozdzielczości
• reklamy

Specyfikacja:

• Standard:DVB-T
• Konstelacja: 64QAM 2K/8K
• Przedział ochronny: 1/32
• Kod: 2/3
• Poziom RF: 70 ~ 100 dBuV
• Jakość modulatora MER: ±30dB
• Tłumik: 0-15 dB
• Impedancja wyjściowa: 75Ω
• Kompresja: H.264 - bitrate 5-15 mb/s
• Złącze: HD
• Źródło zasilania DC 12V/1A

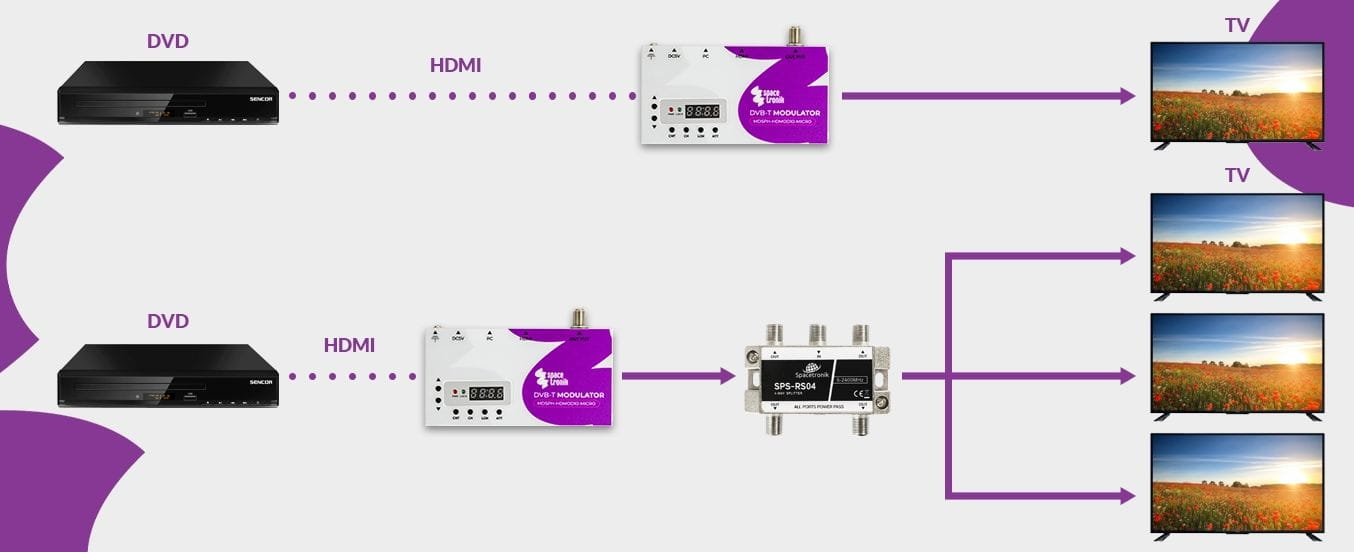

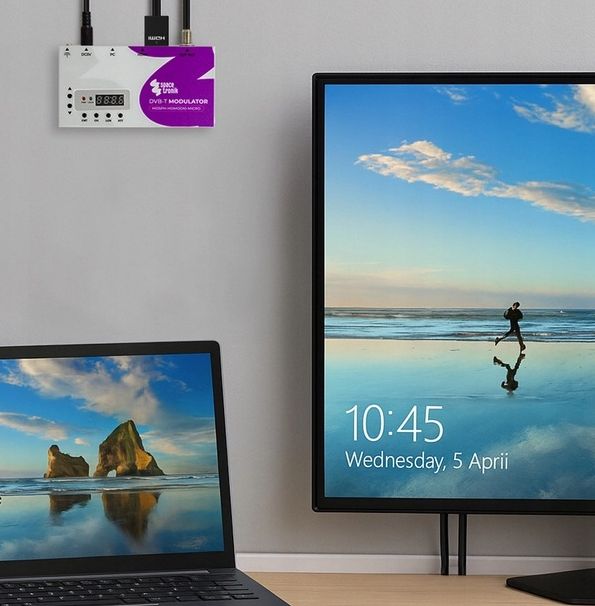

Przykładowy schemat podłaczenia

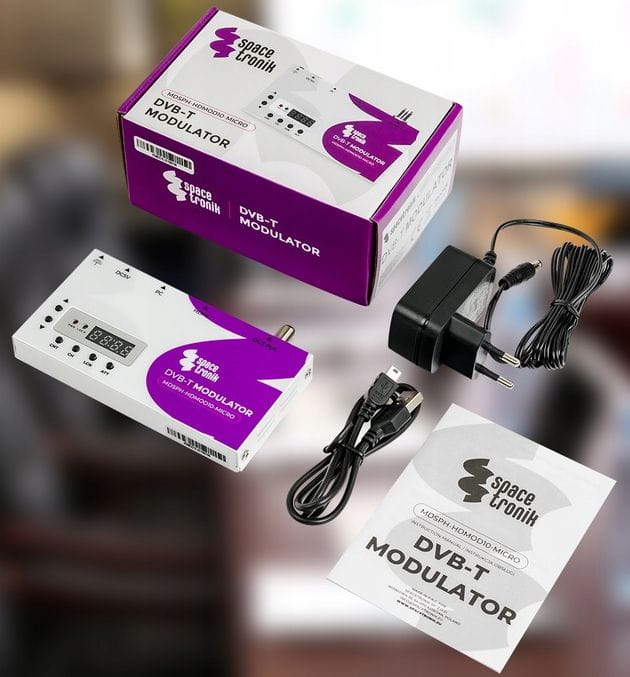

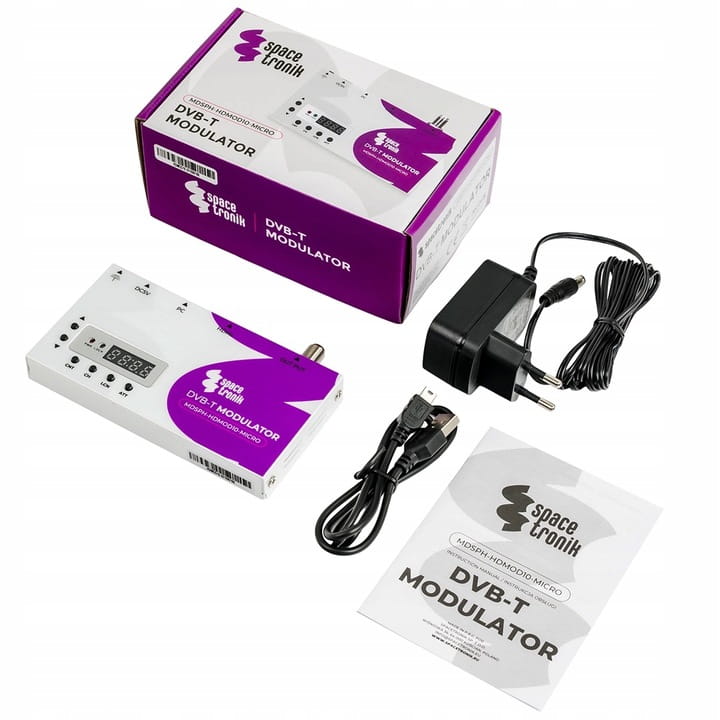

W zestawie

• Modulator cyfrowy HDMOD-10 Micro
• Zasilacz DC
• Kabel USB - Mini USB
• Instrukcja w języku polskim i angielskim.
