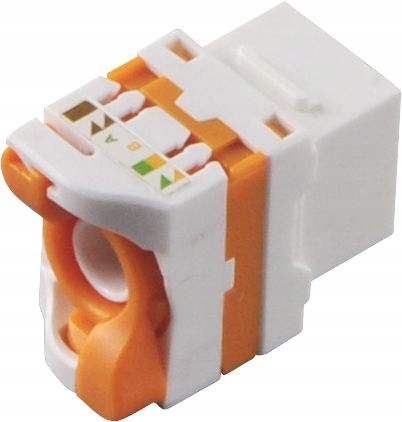

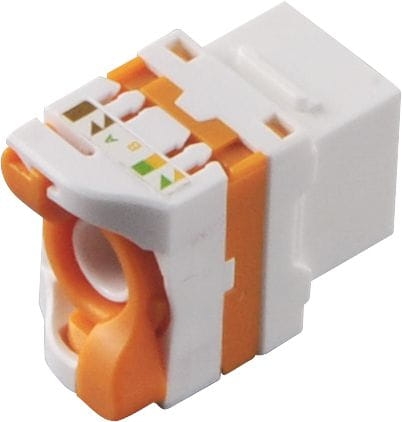

Łącznik modularny keystone  RJ45 UTP kat. 6 2391-B

Beznarzędziowy moduł, nieekranowany (UTP) typu keystone służy do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.

Obudowa modułu keystone została zaprojektowana tak, aby zapewnić minimalny rozplot żył w trakcie instalacji, w celu zachowania wysokich parametrów transmisyjnych. Złącza szczelinowe posiadają kolorowe oznaczenia w standardzie ANSI/EIA/TIA 568A/B ułatwiające prawidłowe ułożenie żył. Odpowiedni kształt elementu dociskowego oraz zatrzaskowy mechanizm znajdujący się w obudowie zapewniają solidne połączenie i zapobiegają przypadkowego wypięciu żył ze złącza krawędziowego.

Montaż przebiega bez konieczności użycia specjalnych narzędzi. Proces instalacyjny jest szybki i komfortowy.

Główne cechy:

• Złącze: RJ45
• Typ: kat.6, nieekranowy, beznarzędziowy
• Pasmo 250 MHz / 1Gbit
• Mocowanie: na zatrzask, w adapterach lub tzw. pustym patchpanelu
• Mocowanie żył w kontaktach odbywa się beznarzędziowo poprzez wciśnięcie i przekręcenie kluczyka pokrywy keystona
• Złącze szczelinowe typu IDC LSA dla kabli o AWG 22-24
• Kolorowe kodowanie złącza zgodnie ze schematem rozszycia T568A i T568B
• Szybka i bezproblemowa instalacja
• Kolor: biały / pomarańczowy

Specyfikacja:

• Wymiary całkowite złącza: 25x16x33mm (Wys.xSzer.xGł)
• Korpus: tworzywo sztuczne ABS
• Gniazdo: trwałość: ok. 750 cykli; styki: fosforobrąz pokryty warstwą niklu i złota
• Blok IDC: trwałość: ok. 200 cykli; styki: fosforobrąz pokryty cyną; na przewody 22-26 AWG (drut/linka)
• Temperatura pracy: -40°C do 80°C

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe, gniazda abonenckie itp.

Gdzie można stosować moduły keystone?

• Podtynkowo (puszka podtynkowa + ramka z supportem + gniazdo [elektryczne, logiczne (adapter + keystone) lub audio-video-data (np. hdmi, svga, usb, rca)]
• Natynkowo (puszka natynkowa + ramka z supportem + gniazdo [elektryczne, logiczne (adapter + keystone) lub audio-video-data (np. hdmi, svga, usb, rca)]
• W listwach i korytach naściennych przystosowanych do montażu osprzętu mosaic 22,5x45mm, 45x45mm
• W puszkach podłogowych, kolumnach wysuwanych z blatu, mediaportach przystosowanych do montażu osprzętu mosaic 22,5x45mm, 45x45mm
• W tzw. „pustych” nie wyposażonych panelach krosowych 10 i 19”
