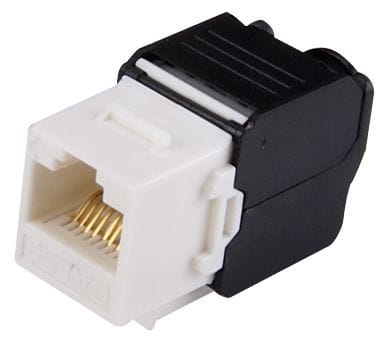

Łącznik modularny keystone  RJ45 UTP kat. 6 2321-B

Beznarzędziowy moduł, nieekranowany (UTP) typu keystone służy do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.

Obudowa modułu keystone została zaprojektowana tak, aby zapewnić minimalny rozplot żył w trakcie instalacji, w celu zachowania wysokich parametrów transmisyjnych. Odpowiedni kształt elementu dociskowego oraz zatrzaskowy mechanizm znajdujący się w obudowie zapewniają solidne połączenie i zapobiegają przypadkowego wypięciu żył ze złącza krawędziowego.

Montaż przebiega bez konieczności użycia specjalnych narzędzi. Proces instalacyjny jest szybki i komfortowy.

Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC 110/LSA.

Główne cechy:

• Moduł nieekranowany, kat.6
• Pasmo 100 MHz / 1Gbit
• Złącze szczelinowe typu IDC LSA dla kabli o AWG 22-24
• Kolorowe kodowanie złącza zgodnie ze schematem rozszycia T568A i T568B
• Szybka i bezproblemowa instalacja
• Mocowanie żył w kontaktach odbywa się beznarzędziowo poprzez wciśnięcie prowadnicy kapsułki i zatrzaśnięcie obudowy modułu
• Możliwość montażu w szerokiej gamie osprzętu elektroinstalacyjnego dostępnego na rynku

Specyfikacja:

• Wymiary całkowite złącza: 21x16x38mm (Wys.xSzer.xGł)
• Korpus: tworzywo sztuczne ABS
• Gniazdo: trwałość: ok. 750 cykli, styki: fosforobrąz pokryty warstwą niklu i złota
• Blok IDC: trwałość: ok. 200 cykli, styki: fosforobrąz pokryty cyną, na przewody 22-24 AWG (drut/linka)
• Temperatura pracy: -40°C do 80°C

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe, gniazda abonenckie itp.

Gdzie można stosować moduły keystone?

• Podtynkowo (puszka podtynkowa + ramka z supportem + gniazdo [elektryczne, logiczne (adapter + keystone) lub audio-video-data (np. hdmi, svga, usb, rca)]
• Natynkowo (puszka natynkowa + ramka z supportem + gniazdo [elektryczne, logiczne (adapter + keystone) lub audio-video-data (np. hdmi, svga, usb, rca)]
• W listwach i korytach naściennych przystosowanych do montażu osprzętu mosaic 22,5x45mm, 45x45mm
• W puszkach podłogowych, kolumnach wysuwanych z blatu, mediaportach przystosowanych do montażu osprzętu mosaic 22,5x45mm, 45x45mm
• W tzw. „pustych” nie wyposażonych panelach krosowych 10 i 19”
