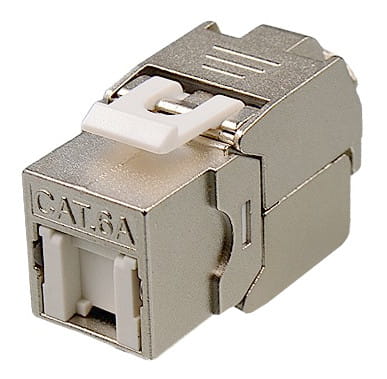

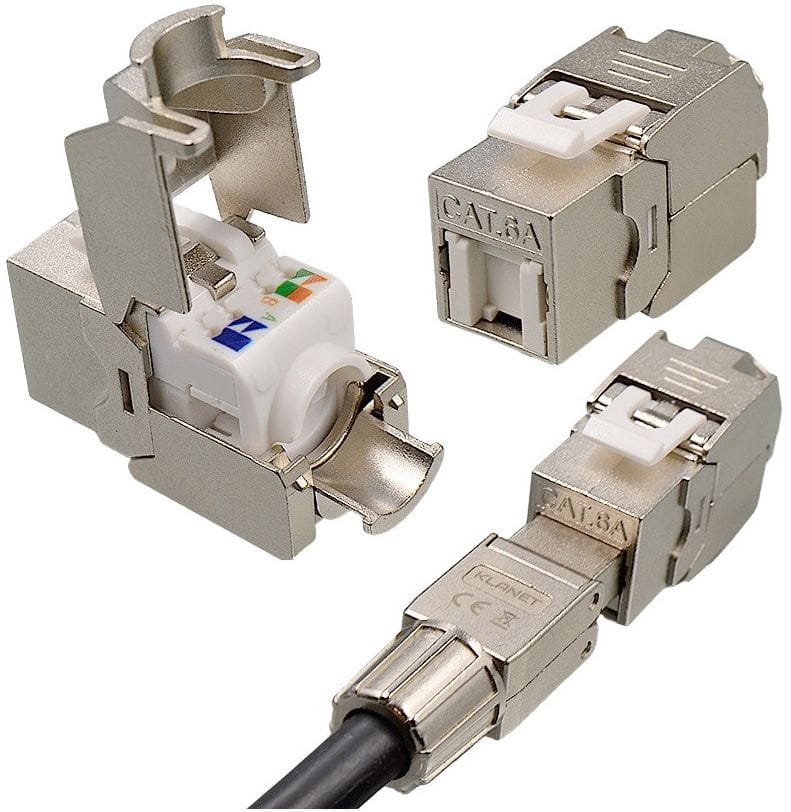

Moduł keystone RJ-45 STP kat.6a, beznarzędziowy

Moduł keystone RJ-45, kat.6a, ekranowany, jest wykorzystywany do budowy ekranowanych gniazd abonenckich oraz punktów krosowych w instalacjach okablowania strukturalnego zgodnych z kategorią 6a (klasą Ea). Zgodność ze standardem keystone zapewnia łatwy montaż/demontaż z wykorzystaniem mechanizmu zatrzaskowego.

Konstrukcja

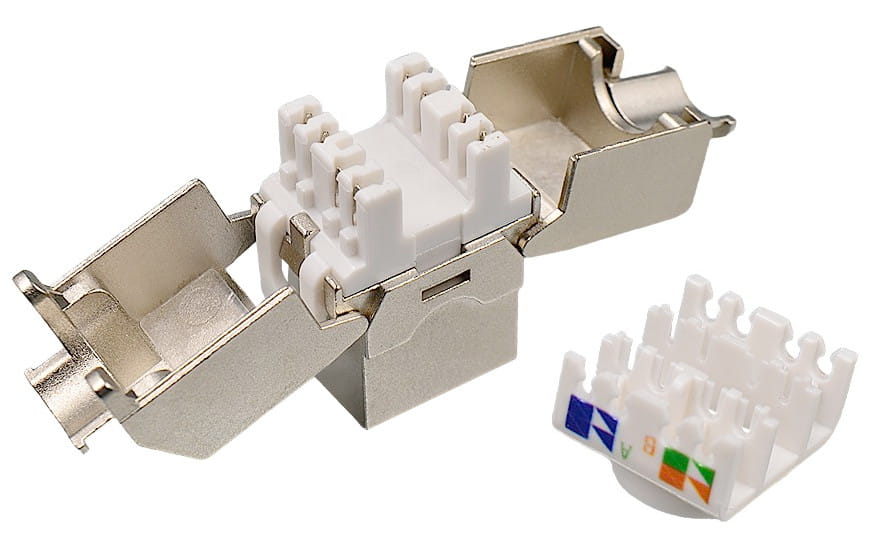

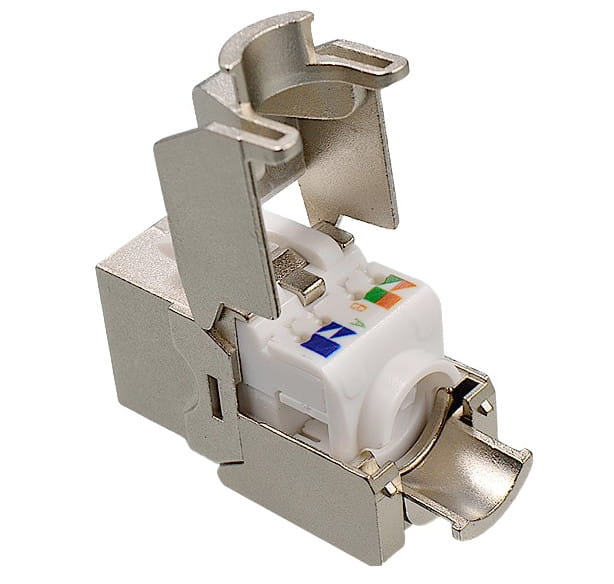

Obudowa modułu keystone została zaprojektowana tak, aby zapewnić minimalny rozplot żył w trakcie instalacji, w celu zachowania wysokich parametrów transmisyjnych. Złącza szczelinowe posiadają kolorowe oznaczenia w standardzie ANSI/EIA/TIA 568A/B ułatwiające prawidłowe ułożenie żył. Odpowiedni kształt elementu dociskowego oraz zatrzaskowy mechanizm znajdujący się w obudowie zapewniają solidne połączenie i zapobiegają przypadkowego wypięciu żył ze złącza krawędziowego.

Montaż beznarzędziowy

Zgodność ze standardem keystone sprawia, iż nie są wymagane dodatkowe narzędzia uderzeniowe, wykorzystuje się mechanizm zatrzaskowy, co upraszcza i przyspiesza montaż.

Materiały

Dzięki wysokiej jakości komponentom wykorzystanym w procesie produkcji, moduły keystone Base Link oferują bardzo dobre parametry transmisyjne pozwalając na budowę nowoczesnych sieci 10 Gigabit Ethernet.

Specyfikacja:

• Kategoria / klasa: 6A / klasa EA
• Ekranowanie: Tak
• Pasmo pracy: 500MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Materiał obudowy: Odlew cynkowy – niklowany
• Materiał styków: fosforobrąz
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Pokrycie styków: Nikiel, złocenie 0,5µ
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min
• Testowany certyfikat Kategorii 3P: dla łączenia sprzętu Kategorii 6A wymagania transmisji ANSI/TIA.
• Podstawowy standard kablowania: 568-C.2, i standard testowania IEC 60512-27-100.
• Spełnia wymagania poniższych standardów: IEC 60603-7-51, ANSI/TIA/EIA 568-C.2, IEC 60512-27-100, ISO/IEC 11801 uzup. 2.
• 360° łączenie ekranowania przewodów dla lepszej ochrony EMI
• Temperatura pracy: -10°C ~+60°C (ISO/IEC 11801,ANSI/TIA/EIA 568 B.2)
• Materiał PCB: FR4, UL 94V-0, wielowarstwowy o grubości 1,45 mm
• Ilość cykli: ≥ 750 (ISO/IEC 11801, IEC 60603-7-5)
• Średnica przewodnika miedzianego: AWG (26/1 ... 23), plecione i pełne
• Gniazdo: RJ45, żeńskie, do instalacji w panelach krosowych
• Niewielkie wymiary pozwalają na instalację 24 modułów w panelu 483mm (19") 1U
• Wielkość otworu: zgodna ze standardem Keystone 19,35 mm x 14,8 mm
• Montaż beznarzędziowy: za pomocą pasków LSA, kodowanie kolorami zgodnie z EIA/TIA 568 A & B
• Kolor: srebrny

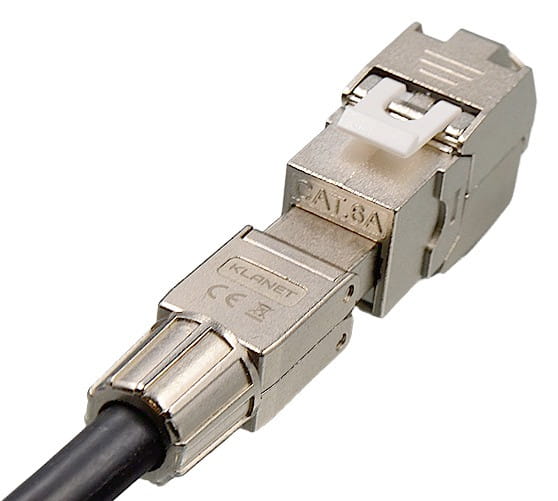

Przykładowe zastosowanie:
