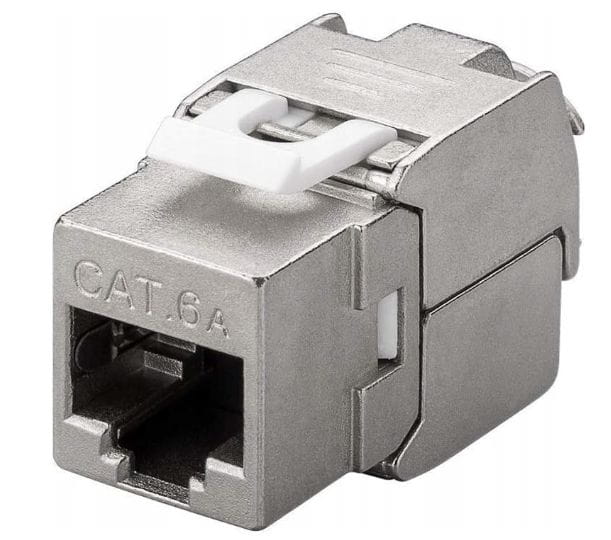

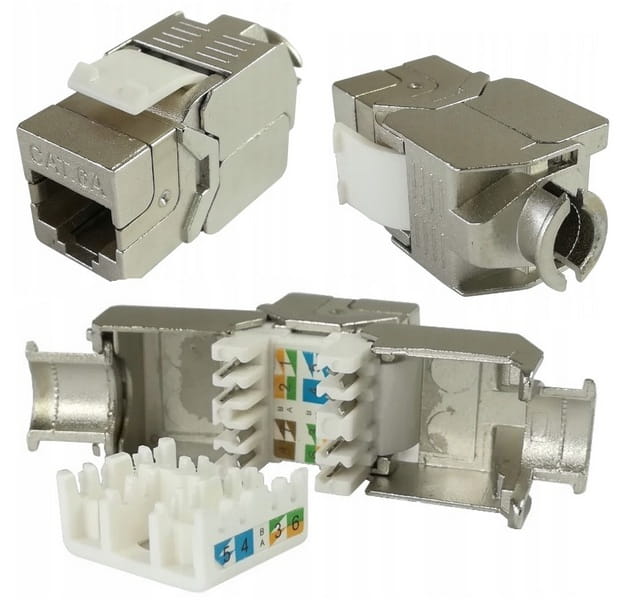

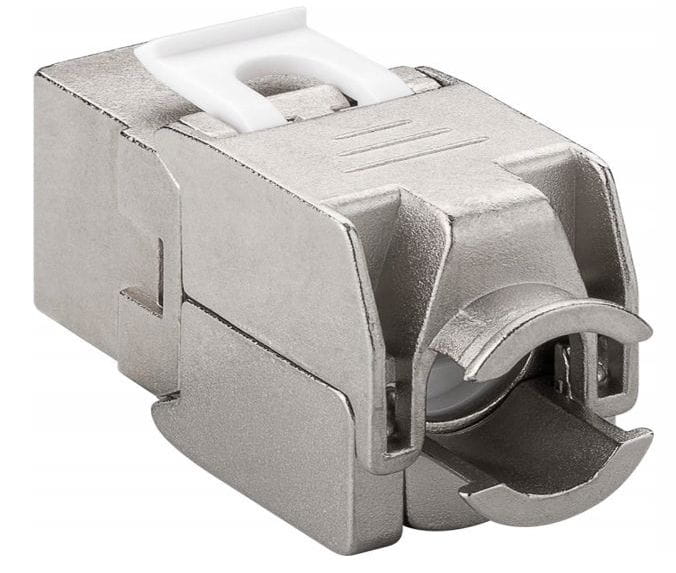

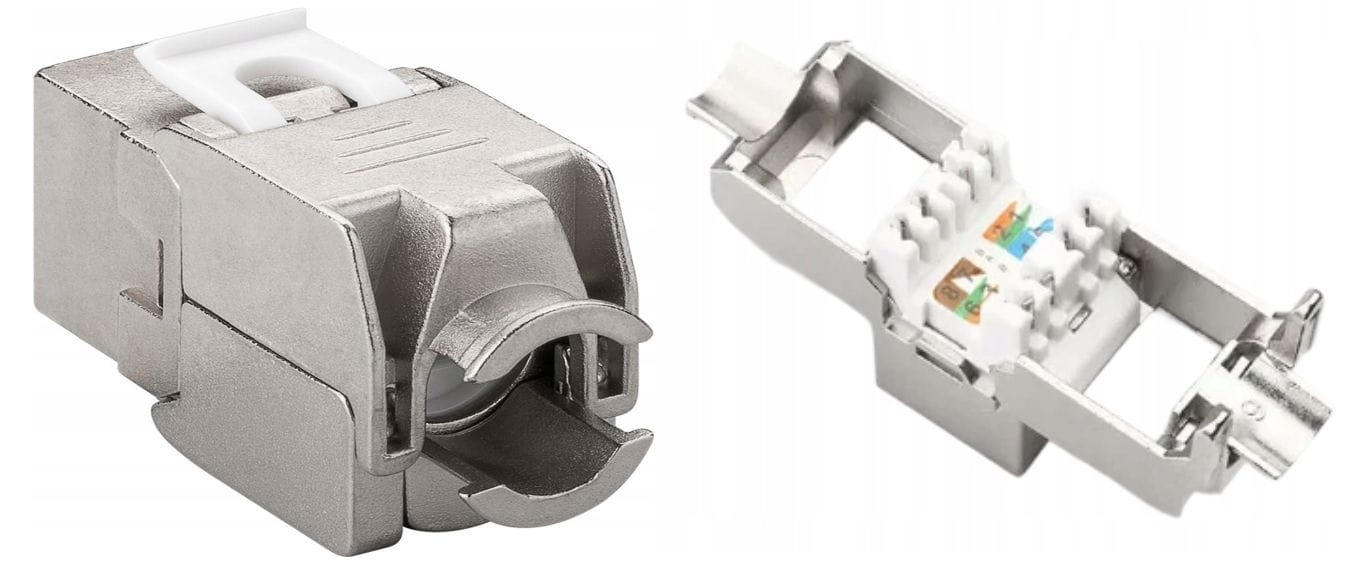

Moduł keystone RJ-45 STP kat.6a, beznarzędziowy

Moduł keystone RJ-45, kat.6a, ekranowany, jest wykorzystywany do budowy ekranowanych gniazd abonenckich oraz punktów krosowych w instalacjach okablowania strukturalnego zgodnych z kategorią 6a (klasą Ea). Zgodność ze standardem keystone zapewnia łatwy montaż/demontaż z wykorzystaniem mechanizmu zatrzaskowego.

Konstrukcja

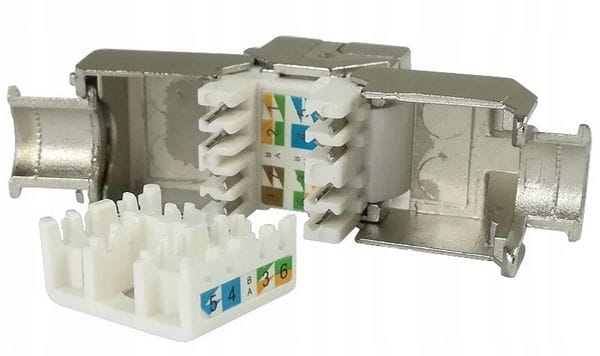

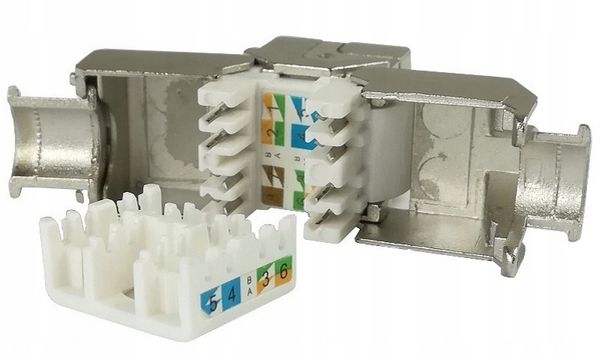

Obudowa modułu keystone została zaprojektowana tak, aby zapewnić minimalny rozplot żył w trakcie instalacji, w celu zachowania wysokich parametrów transmisyjnych. Złącza szczelinowe posiadają kolorowe oznaczenia w standardzie ANSI/EIA/TIA 568A/B ułatwiające prawidłowe ułożenie żył. Odpowiedni kształt elementu dociskowego oraz zatrzaskowy mechanizm znajdujący się w obudowie zapewniają solidne połączenie i zapobiegają przypadkowego wypięciu żył ze złącza krawędziowego.

Montaż beznarzędziowy

Zgodność ze standardem keystone sprawia, iż nie są wymagane dodatkowe narzędzia uderzeniowe, wykorzystuje się mechanizm zatrzaskowy, co upraszcza i przyspiesza montaż.

Materiały

Dzięki wysokiej jakości komponentom wykorzystanym w procesie produkcji, moduły keystone Base Link oferują bardzo dobre parametry transmisyjne pozwalając na budowę nowoczesnych sieci 10 Gigabit Ethernet.

Specyfikacja:

• Kategoria / klasa: 6A / klasa EA
• Ekranowanie: Tak
• Pasmo pracy: 500MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min
• Kolor: srebrny

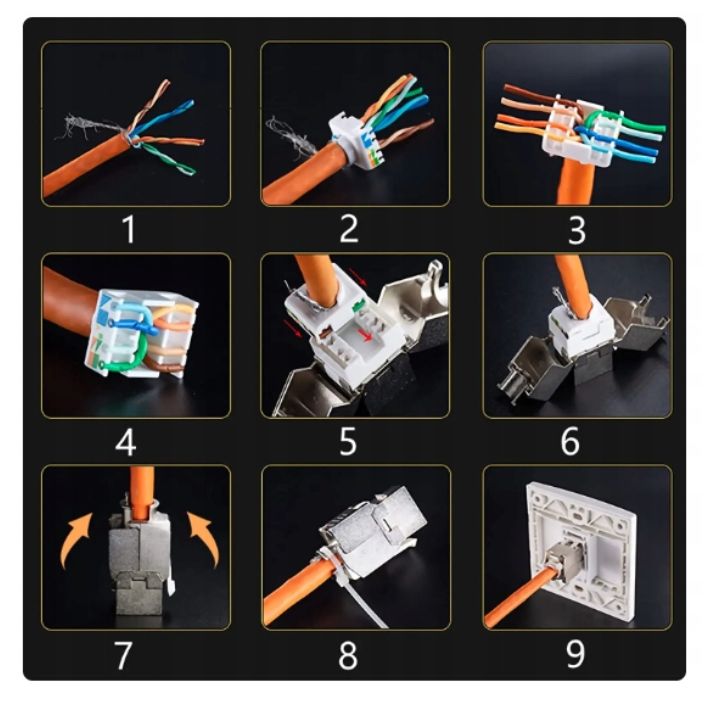

Przykładowe zastosowanie:
