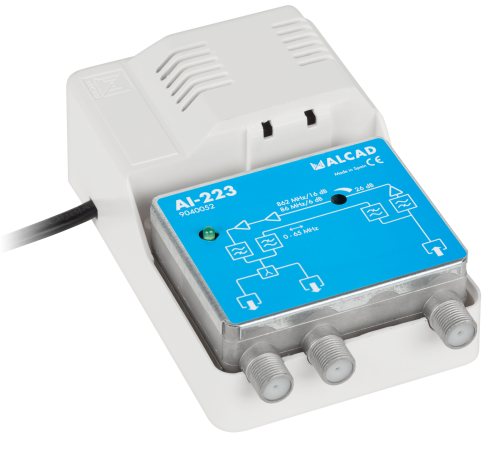

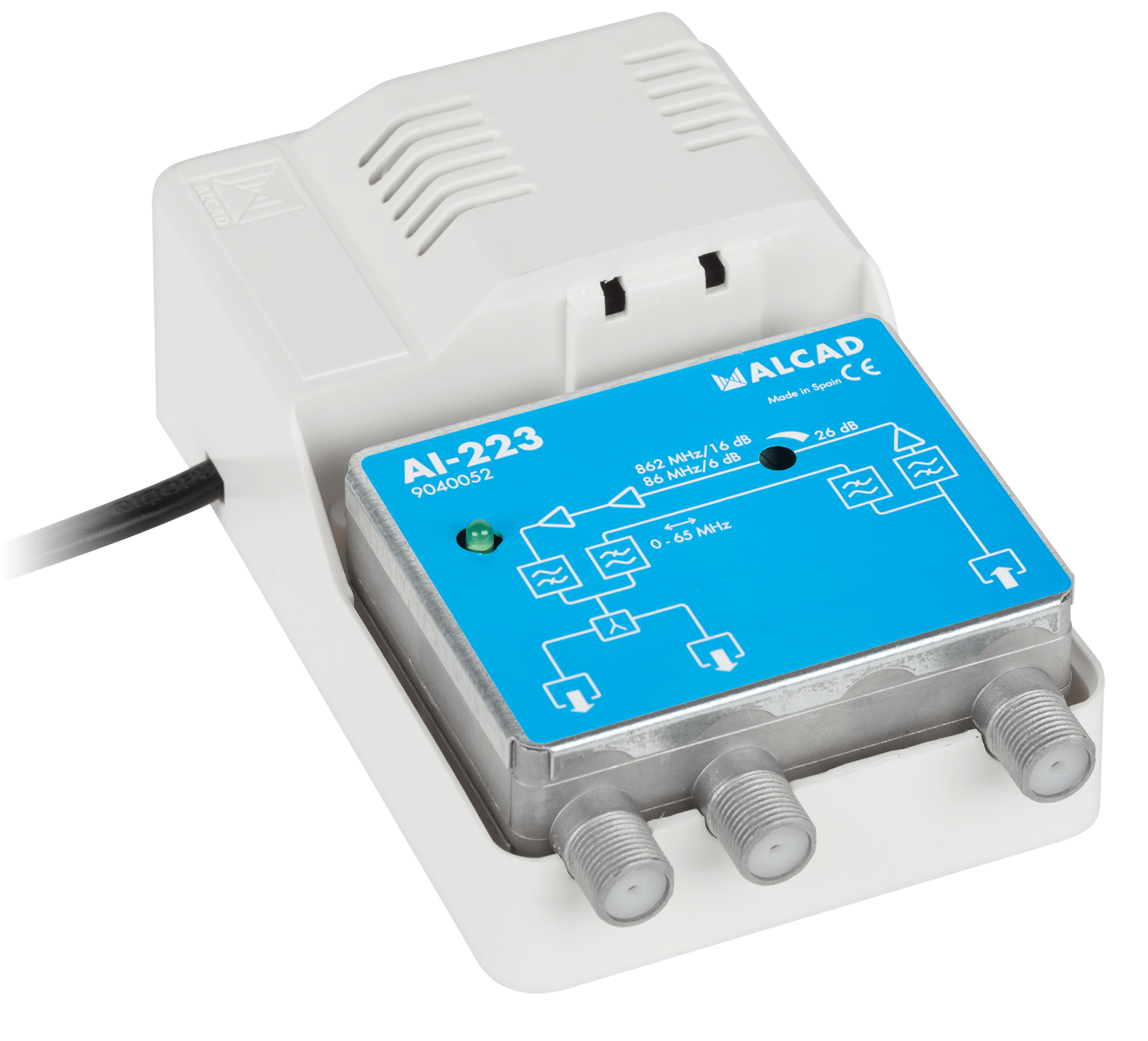

Wzmacniacz sygnału 1/ 2 CATV (RP 65 MHz) ALCAD AI-223

Wzmacniacz sygnału ALCAD AI-223 przeznaczony jest do rozprowadzenia i wzmocnienia sygnału instalacji telewizji kablowej DVB-C oraz sygnału telewizji naziemnej DVB-T / DVB-T2. Działa w kablówkach oferujących DVB-C (sygnał cyfrowy) oraz z dostępem do Internetu za pośrednictwem "SET TOP BOX".

Wzmacniacz pracuje w zakresie 86 - 862 MHz (UHF, VHF). Może być wykorzystany do wzmocnienia telewizji kablowej, obsługuje pasywny kanał zwrotny w zakresie częstotliwości: 5-65 MHz, co pozwala na podłączenie do niego modemu kablowego. Możliwe jest użycie go w instalacjach wykorzystujących przewodowe przedłużacze pilota np. Power Link.

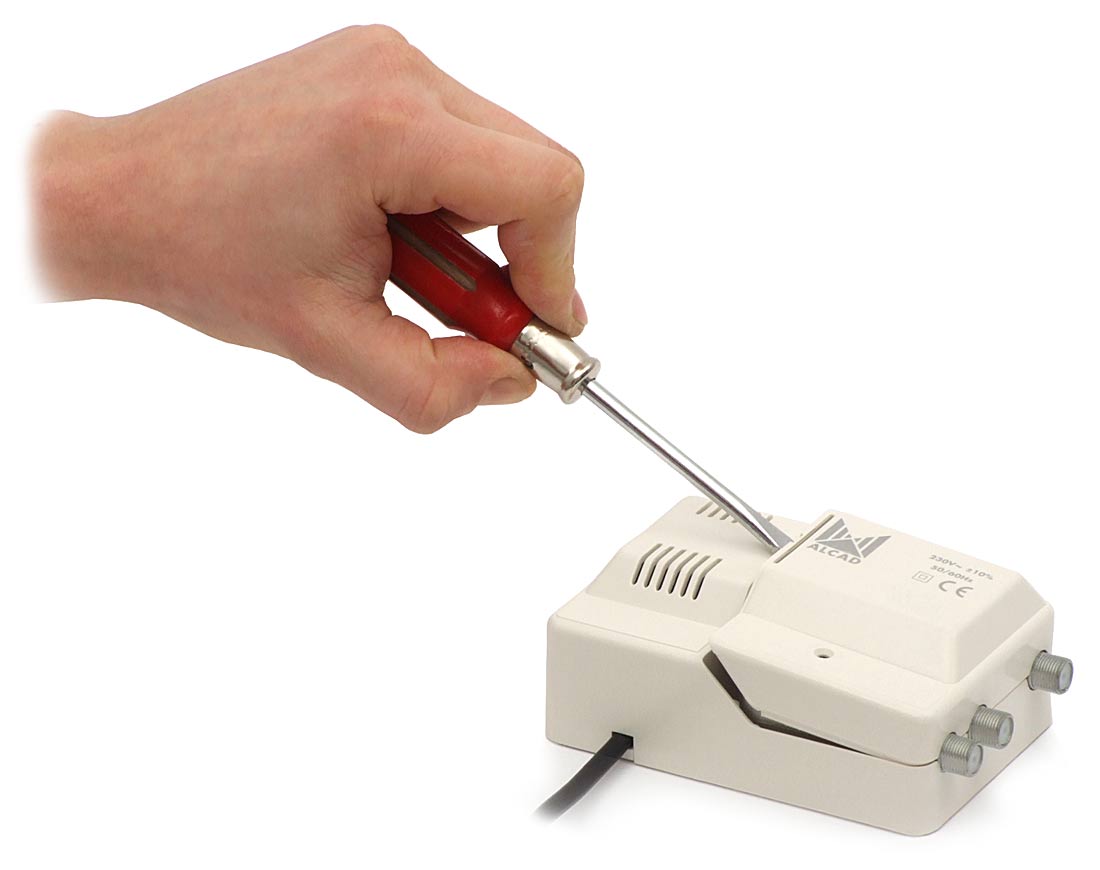

Regulacja wzmocnienia umożliwia odpowiednie wyregulowanie i dopasowanie wzmocnienia do wymaganego poziomu sygnału. Wzmocnienie wynosi do 25dB.

Niewątpliwą zaletą urządzenia są małe wymiary i możliwość napięcie 12V dla przedwzmacniaczy antenowych bez konieczności instalacji dodatkowych zasilaczy między anteną, a wzmacniaczem.

Główne cechy:

• Wejście: 1x gniazdo typu F
• Wyjścia: 2x gniazda typu F
• Zakres częstotliwości: 86~862 MHz
• Wzmocnienie: 25 dB +/-1,5 dB
• Regulacja wzmocnienia: 10 dB dla UHF i 15 dB dla VHF
• Tłumienie odbić: >10 dB
• Współczynnik szumów: 6 dB +/- 1,0 dB
• Napięcie wyjściowe: 12V
• Zasilanie: 230 V +/-10% AC, 50/60 Hz
• Temperatura pracy: -5 ~ 60 stopni C
• Stopień ochrony: IP20

Kanał zwrotny

• Zakres częstotliwości: 5~65 MHz
• Wzmocnienie: -4,5 dB +/-0,5 dB
• Tłumienie odbić: 0 dB
• Współczynnik szumów: 6 dB +/- 1,0 dB

W zestawie:

• Wzmacniacz szerokopasmowy CATV AI-223 ALCAD
• Wkręty mocujące
• Opakowanie

Przykład schemat podłączenia:
