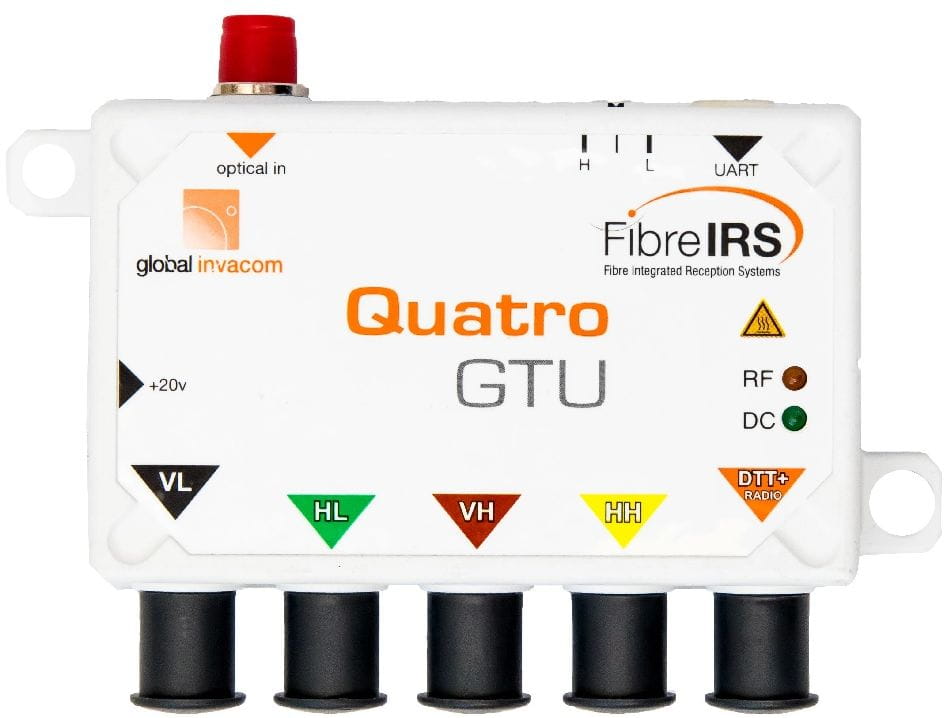

Odbiornik optyczny Global Quattro III GI-FibreIRS

Odbiornik optyczny typu Quatro dedykowany dla multiswitchy. Został zaprojektowany do replikacji na wyjściu sygnału satelitarnego IF, sygnału naziemnej Telewizji Cyfrowej DVB-T/T2 oraz sygnału radiowego DAB. Sygnał odbierany jest z transmitera FibSZ-ODU32 lub zestawu Global Invacom OTx KIT poprzez pasywną sieć optyczną i konwertowany z powrotem na oryginalny sygnał IF.

Największą zaletą takiego rozwiązania jest możliwość przesłania sygnału na dużo większe odległości i ze znikomym tłumieniu, niż ma to miejsce w przypadku nawet najlepszych przewodów koncentrycznych.

Urządzenie zawiera 5 wyjść dokonując podziału całego pasma na cztery pary polaryzacja/pasmo (VL–HL–VH–HH) oraz sygnał DVB-T/T2, DAB. Odbiornik zasilany automatycznie po podłączeniu do multiswitcha nie wymaga dodatkowego zewnętrznego zasilania.

Specyfikacja sygnału satelitarnego RF:

• zakres częstotliwość: min 950 Mhz, max 2150 Mhz
• strata odbiciowa: min 10dB
• zmienna wzmocnienia: max 5dB
• nominalny poziom wyjściowy (Quad): 75dB
• nominalny poziom wyjściowy (Quatro); 79dB
• impedencja wyjściowa: 75 Ω

Specyfikacja sygnału naziemnego RF:

• zakres częstotliwość DTT: min 470 Mhz, max 790 Mhz
• zakres częstotliwość DAB: min 174 Mhz, max 240 Mhz
• zakres częstotliwość FM: min 88 Mhz, max 2108 Mhz
• strata odbiciowa: min 10dB
• nominalny poziom wyjściowy (Quad): 71dB
• nominalny poziom wyjściowy (Quatro): 78dB
• impedencja wyjściowa: 75 Ω

Cechy odbiornika:

• napięcie wyjściowe: 10.5V do 21V
• wyjście Quatro 5x złącze F
• wyjście Quad 4x złącze F
• wejście optyczne FC/UPC
• diody RF i DC
