Zestaw Optyczny OTX Kit Nadajnik 7dBm + LNB Wideband

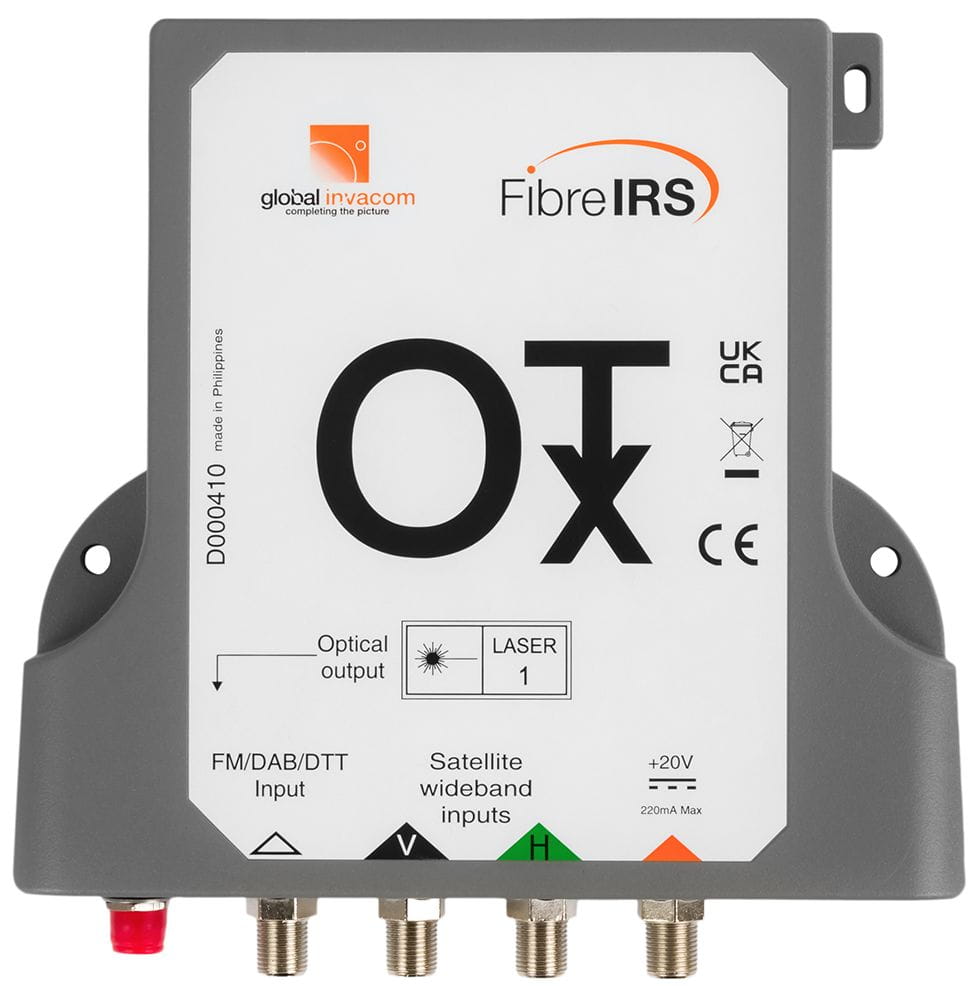

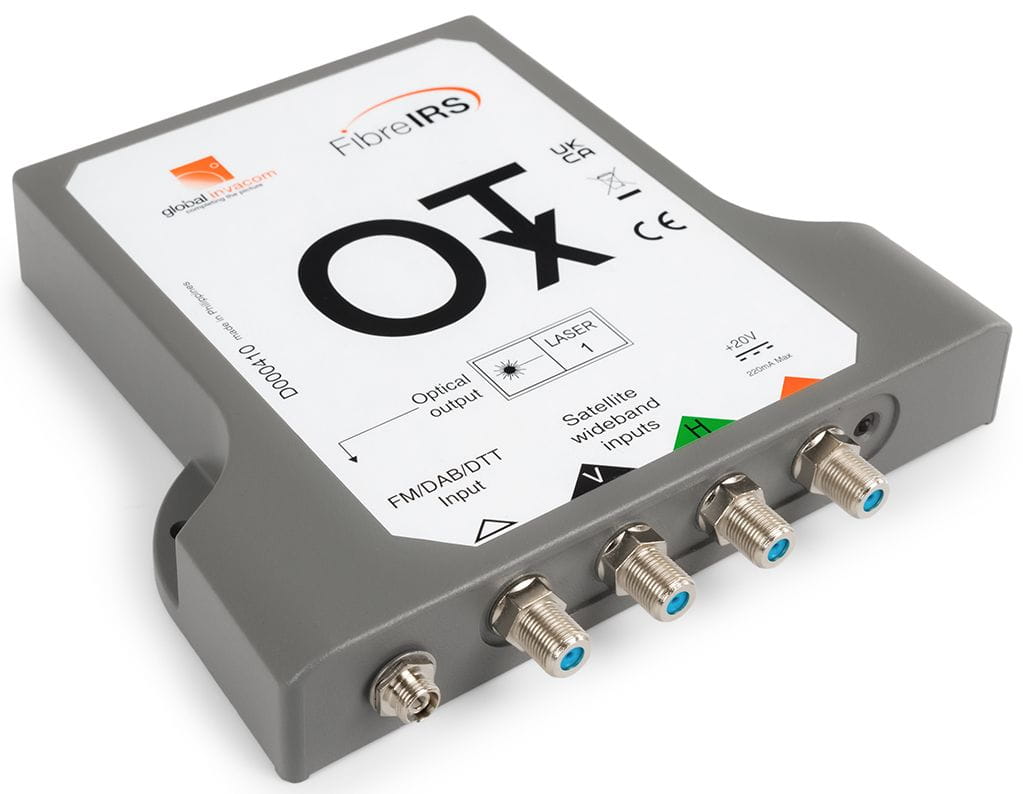

Optyczna stacja czołowa z konwerterem zastępuje funkcjonalność optycznego konwertera LNB i transmitera ODU32. Nadajnik konwertuje jedną pozycję satelitarną wraz z sygnałem DVB-T/T2 lub DVB-C na pojedynczy kabel światłowodowy, umożliwiając pracę na dłuższych odcinkach z bardzo małymi stratami.

OTx posiada 3 wejścia, z których 2 przeznaczone są do sygnału z satelity, a 1 do sygnału naziemnego DVB-T/T2, DVB-C lub DAB+ ( 88 MHz – 694 MHz). Do konwertera szerokopasmowego Wide Band potrzebne są tylko 2 kable od anteny satelitarnej do OTx, co umożliwia umieszczenie VH i VL na jednym koncentryku, a HH i HL na drugim.

Ten system współpracuje z kablami jednomodowymi, takimi jak linia FibreIRS.

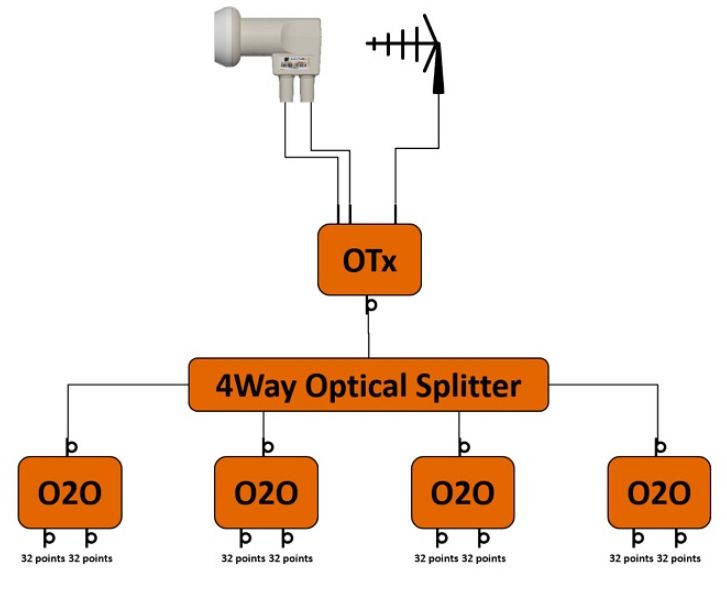

Przy długości fali 1310nm zestaw może dostarczyć sygnał do max. 32 odbiorników optycznych typu Quad lub Quatro przy użyciu spliterów optycznych.

Specyfikacja sygnału optycznego:

• wejście optyczne FibreIRS FC/UPC
• w pełni kompatybilny z GI O2O i istniejącymi systemami FibreIRS
• wejście szerokopasmowe
• montaż na ścianie lub słupie
• długości fali wyjściowej optycznej 1310nm lub 1550nm
• optyczna moc wyjściowa +7 dBm

Specyfikacja sygnału satelitarnego RF:

• częstotliwość wejściowa: min 290 Mhz, max 2340 Mhz
• zysk zmienności w całym paśmie: max 3dB
• zysk tętnienia przez 28 Mhz: 1 dB
• impedencja nominalna: 75 Ω
• moc wejściowa: min 70 Ω , max 85 Ω

Specyfikacja sygnału naziemnego RF:

• częstotliwość wejściowa: min 88 Mhz, max 694 Mhz
• zysk zmienności w całym paśmie: TBC
• zysk tętnienia przez 28 Mhz: 1 dB
• moc wejściowa: min 70 Ω

Cechy nadajnika:

• Napięcie wyjściowe: 20V
• Obecne zużycie: 350 mA max
• Napięcie wyjściowe pionowe i naziemne: 12V
• Napięcie wyjściowe poziome: 18V
• Maksymalny prąd w górę: 500mA

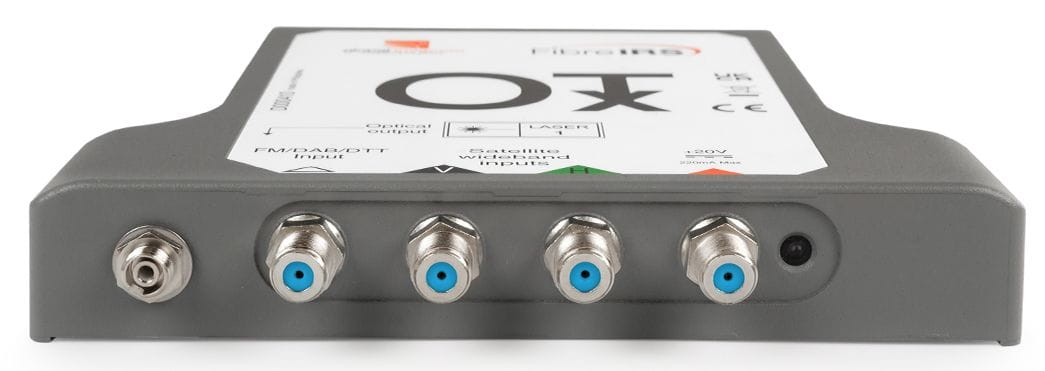

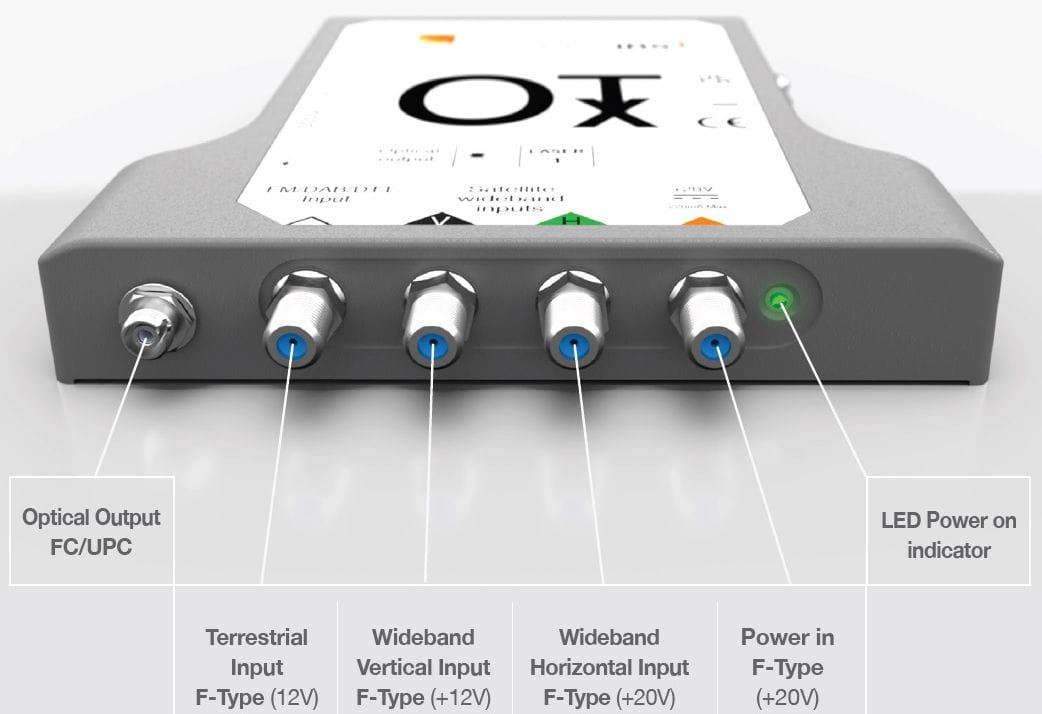

• Wejście: 3x złącze F
• Wyjście: 1x FC/UPC

Zastsowanie:

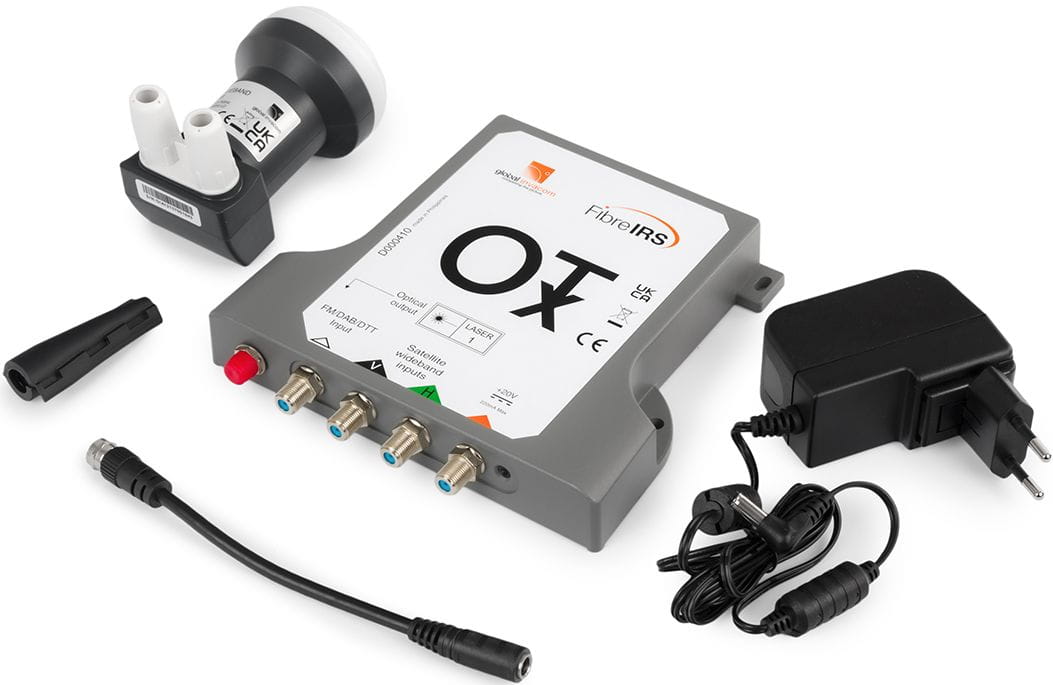

Zestaw zawiera:

• Konwerter optyczny OTX

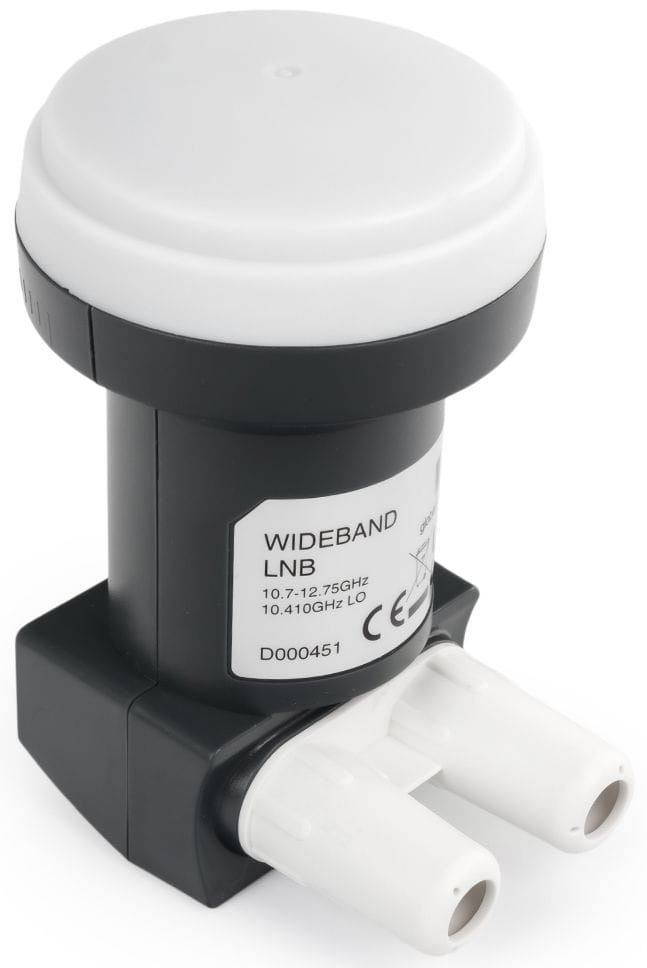

• LNB Wideband
• Zasilacz
• Przejściówka zasilania F
• Opakowanie
