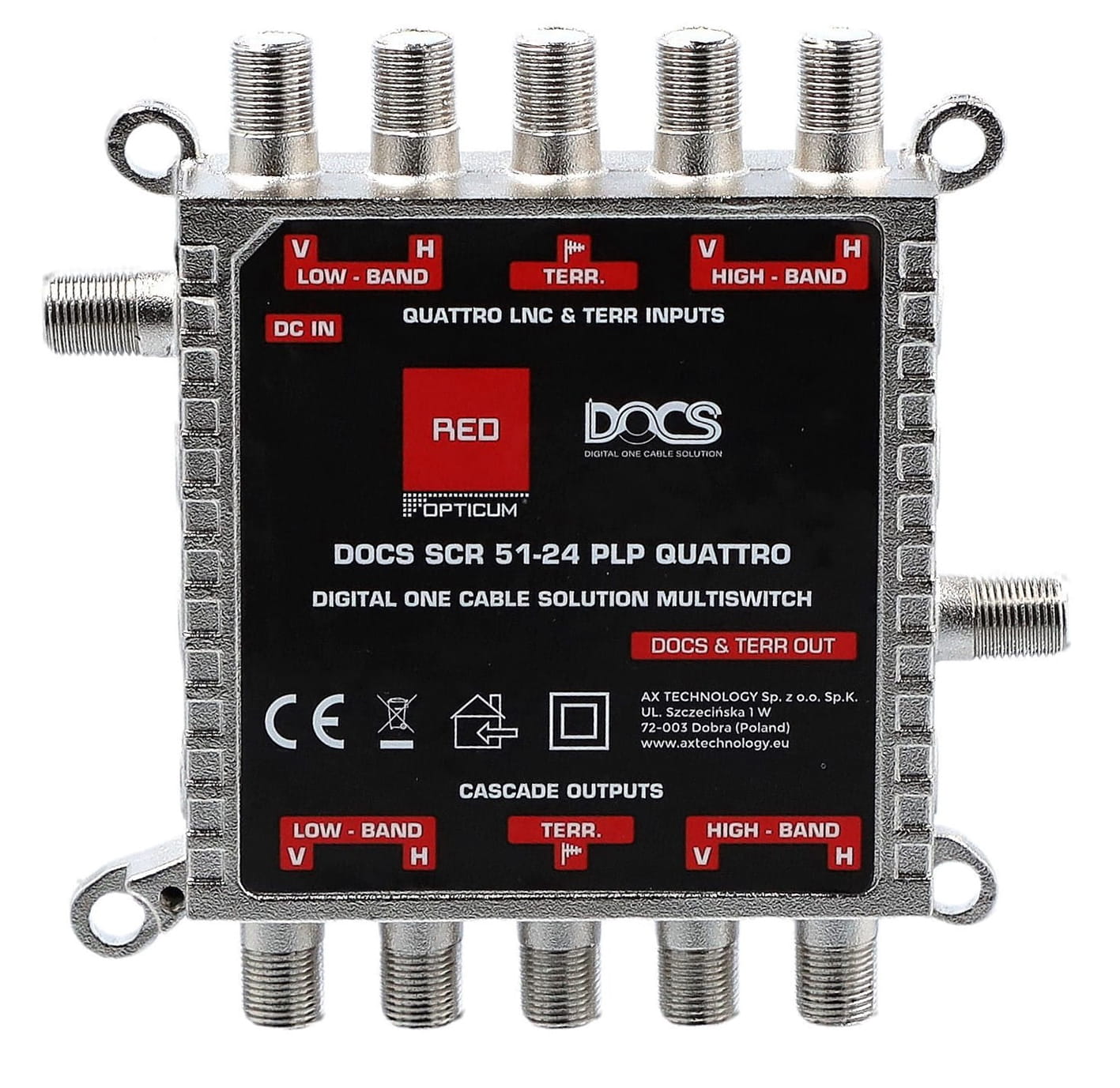

Multiswitch Opticum Red DOCS SCR 51-24 Unicable I/II

Multiswitch w technologii jednokablowej DOCS umożliwia dystrybucję sygnału naziemnego DVB-T2 i satelitarnego DVB-S2. Cztery wejścia do podłączenia konwertera quattro, umożliwiają odbiór sygnału z jednej satelity, oraz jedno wejście do podłączenia anteny naziemnej telewizji cyfrowej. Urządzenie umożliwia podłączenie 24 odbiorników wyposażonych w funkcję Unicable lub Unicable Il. Gniazda przelotowe umożliwiają kaskadowe podłączenia z kolejnym multiswitchem i rozbudowę instalacji. Obudowa multiswitcha wykonana jest z aluminiowego odlewu i zapewnia prawidłową wentylację z zaciskiem uziemiającym.

Prezentowana wersja może współpracować z klasycznym konwerterem Quattro i posiada przejście sygnału z tego konwertera do kolejnego multiswitcha w konfiguracji kaskady. Dodatkowe wejście anteny naziemnej służy do dystrybucji sygnałów DVB-T i radiowych na 24 gniazda (sygnał satelitarny sumowany z sygnałem radiowym i telewizyjnym)

Multiswitch Opticum Red DOCS SCR 51-24 posiada wyjście Unicable I/II, zaprogramowane na 24 różne częstotliwości pracy. Częstotliwości zostały przygotowane na polski rynek dla popularnych dekoderów cyfrowych Platform - Canal+ i Polsat Bo

Małe gabaryty pozwalają na montaż w dowolnej wewnętrznej przestrzeni.

Specyfikacja techniczna:

• Wejście : 4+1
• Wyjście : 4+1
• Wyjście DOCS: 1 x 24
• Impedancja wejść/wyjść: 75 Ohm
• Impedancja wejść/wyjść : 75 Ohm
• Zakres częstotliwości wyjścia SAT: 950-2150MHz
• Zakres częstotliwości wejścia SAT: 950-2150MHz
• Zakres częstotliwości wejścia TERR: 47-800MHz
• Tłumienie sygnału naziemnego: 12dB max.
• Wzmocnienie sygnału SAT: 29dB
• Strata sygnału SAT: 3dB
• Strata sygnału TERR: 4dB
• Izolacja TERR/SAT: 25dB min.
• Izolacja SAT/SAT: 25dB min.
• Pobór prądu: 300mA 13,5V DC max
• zasilacz zewnętrzny: 12V / 1A
• Zakres temperatury pracy: -20...+60C
• Wymiary: 110 x 110 x 21cm
• Waga: 148g

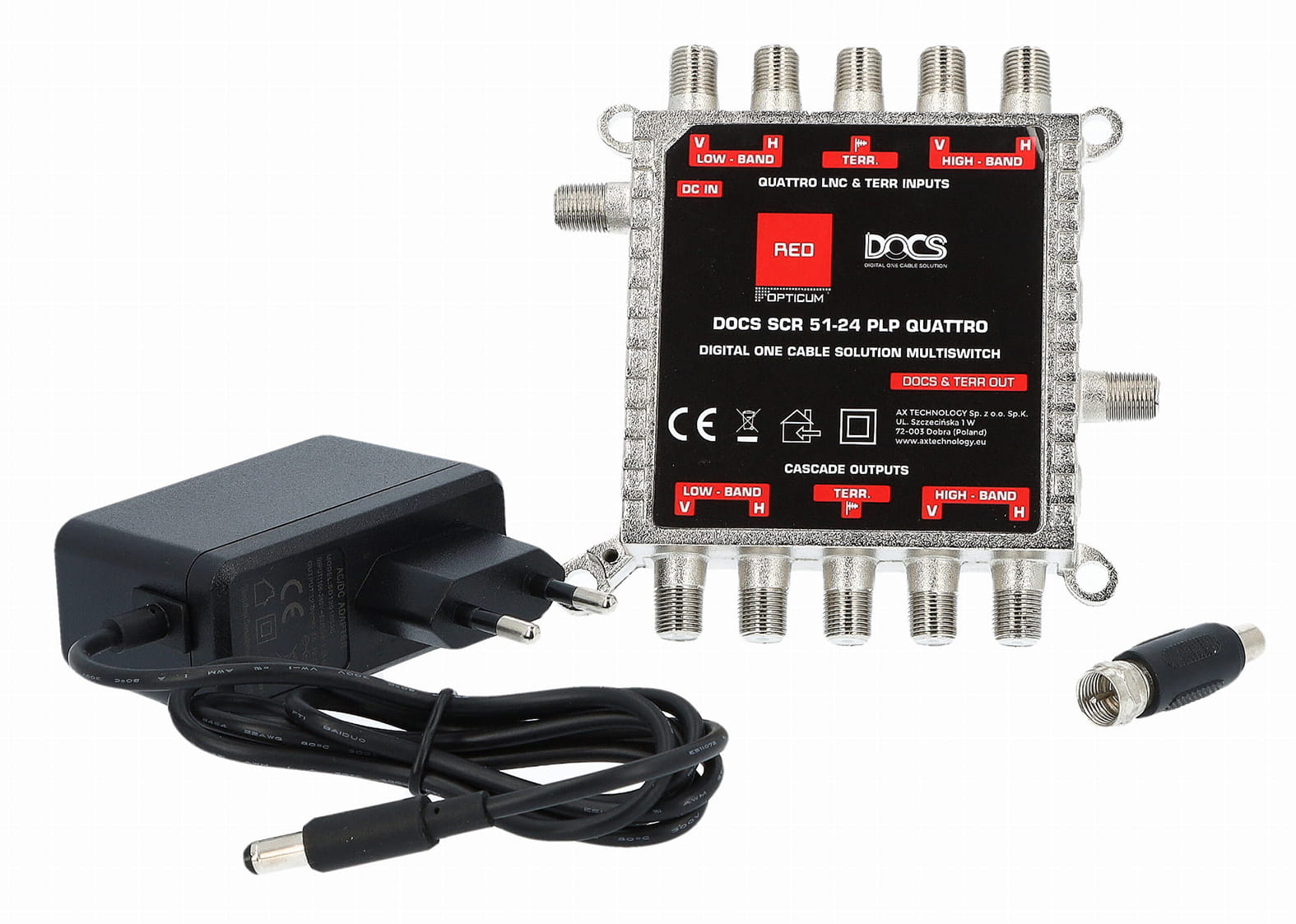

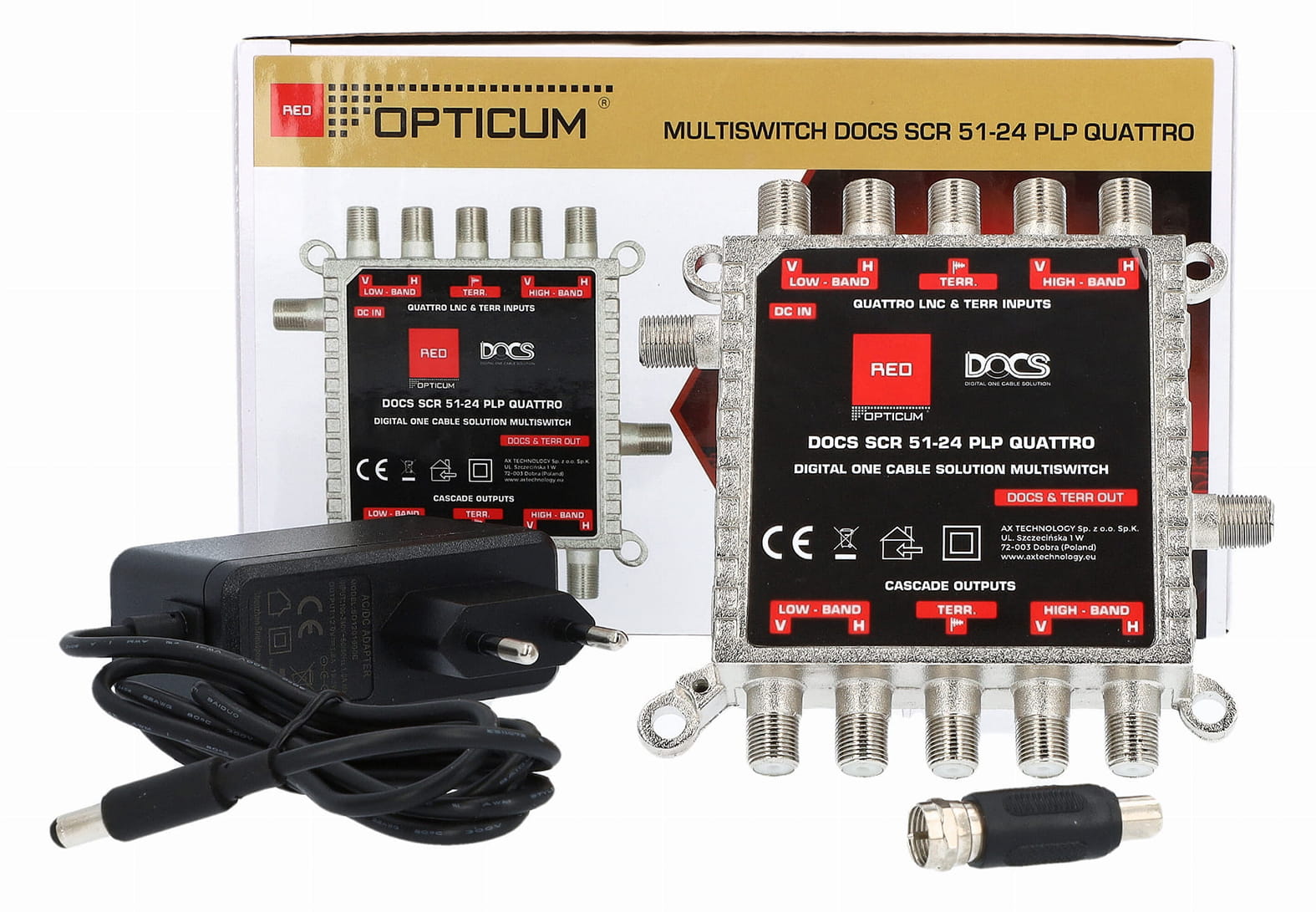

Zestaw zawiera:

• Multiswitch Opticum Red DOCS SCR 51-24
• Zasilacz 12V
• Instrukcja obsługi
• Opakowanie
