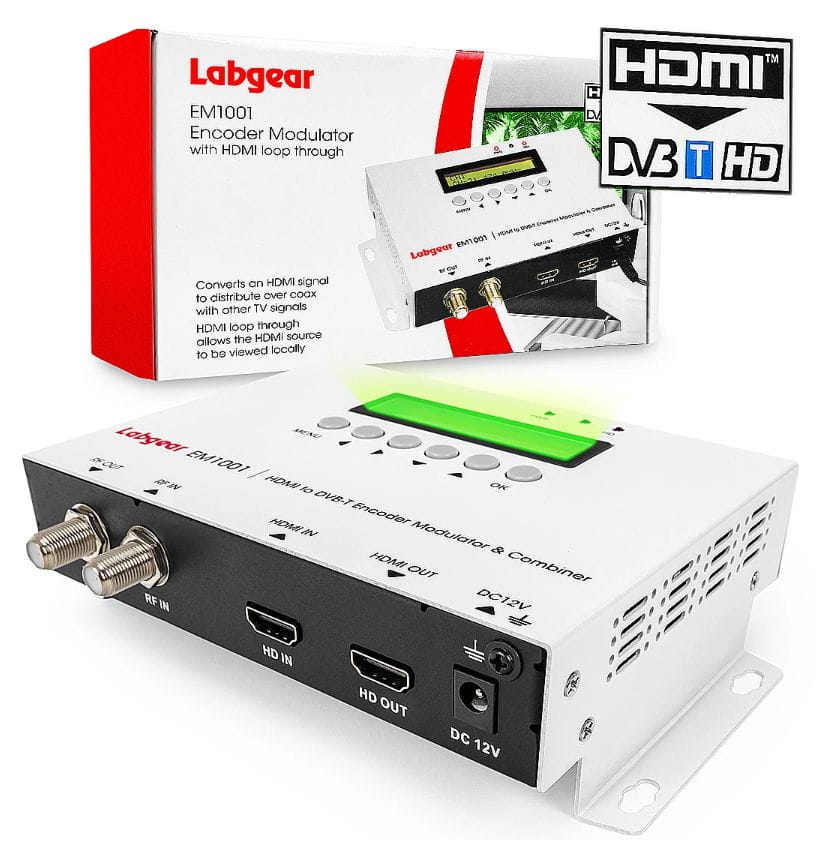

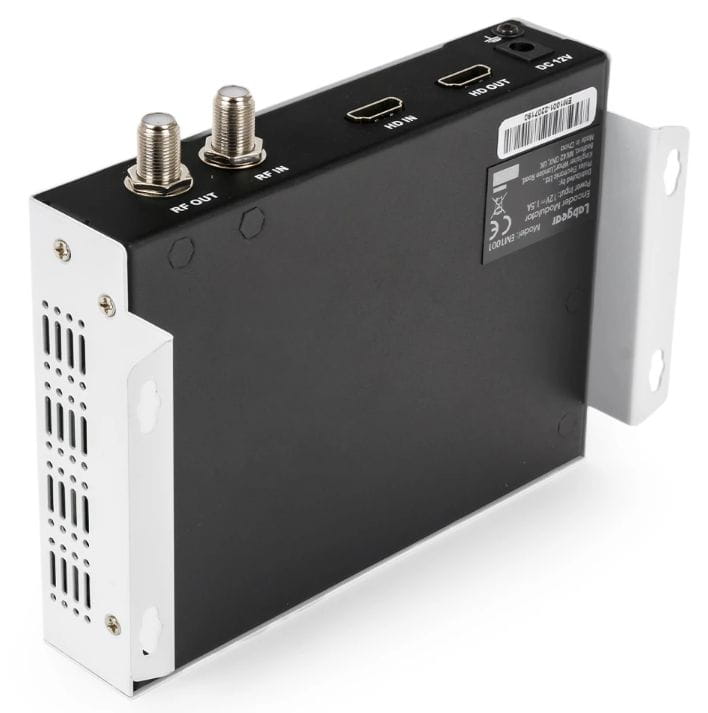

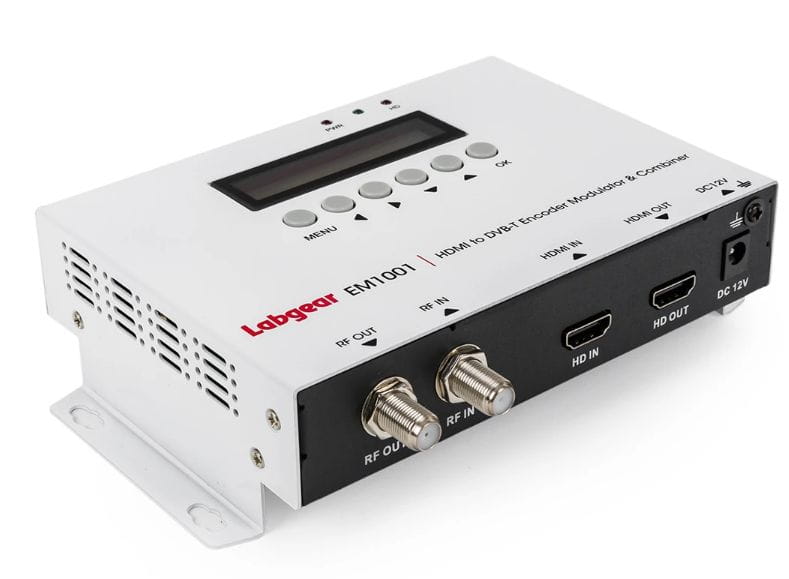

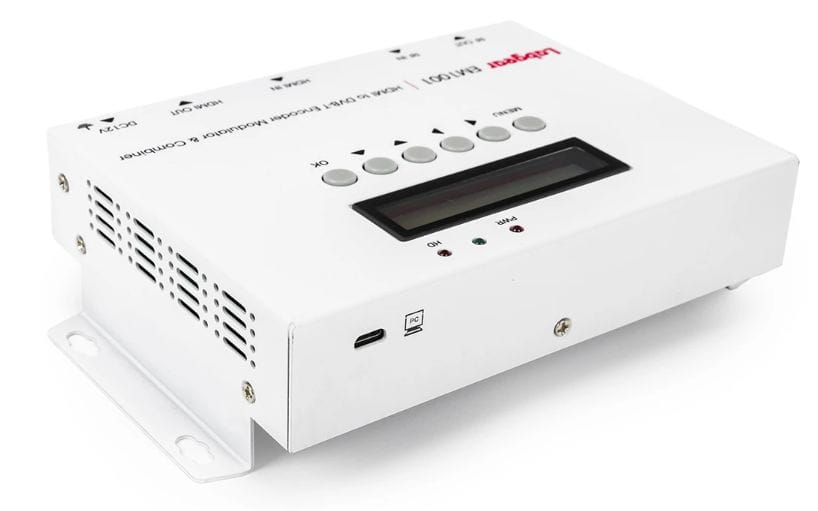

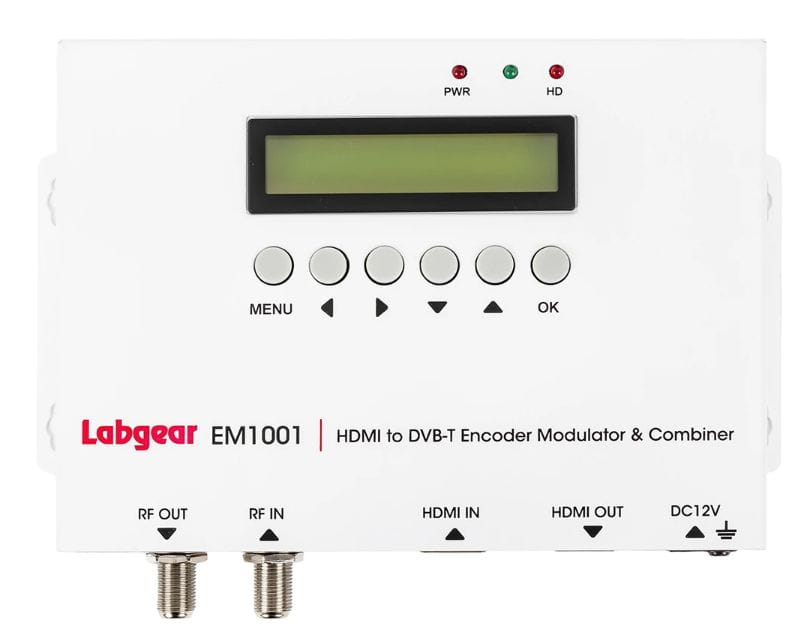

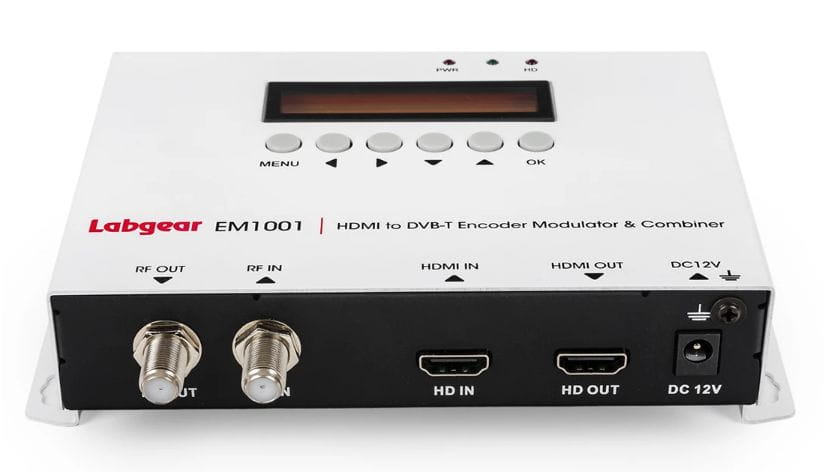

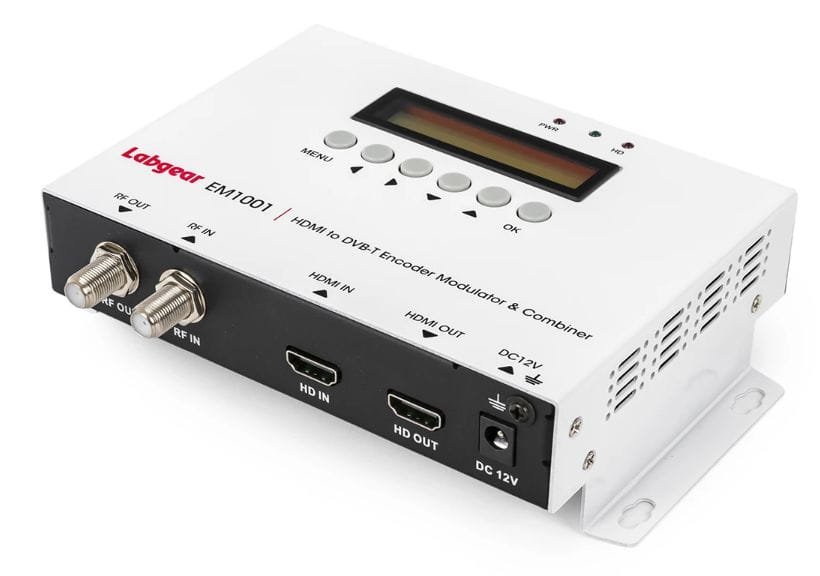

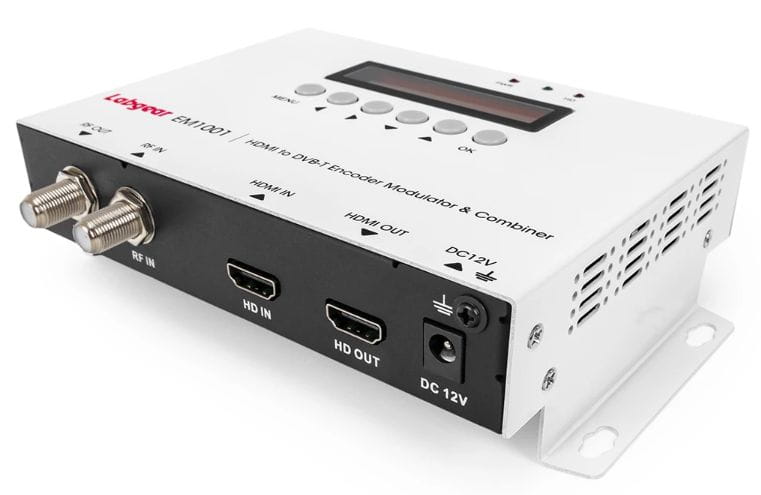

Modulator cyfrowy HDMI do DVB-T

Modulator cyfrowy sygnału HDMI do sygnału DVB-T COFDM. Działa z dowolnego źródła audio / wideo z wyjściem HDMI (odbiorników satelitarnych i cyfrowego sygnału telewizji naziemnej, kamery, komputery, konsole gier, odtwarzacze DVD, DVR, Blue-Ray i wiele innych), przetwarzając na sygnał DVB-T Full HD 1080p, z wyborem kanału wyjściowego VHF lub UHF. Zapewnia doskonałą wydajność i jakość sygnału na wyjściu.

Główne cechy:

• Dodaje więcej kanałów do dowolnego systemu telewizyjnego – z pętlą HDMI
• Może łączyć sygnał ze źródła HDMI z sygnałem z anteny telewizyjnej (wbudowana przelotka sygnału naziemnego IN/OUT)
• Zachowuje jakość HD do 1080p
• Nowemu kanałowi można nadać nazwę, która będzie widoczna na ekranie odbiorników TV, STB...
• Większa oferta kanałów HD do zastosowań związanych z rozrywką, informacjami lub bezpieczeństwem.

Wejście sygnału RF IN umożliwia podłączenie anteny naziemnej i sumowanie sygnałów cyfrowej telewizji naziemnej i sygnał HDMI do sieci dystrybucyjnej.

Urządzenie jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T.

Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze DVD / Blu-ray, komputery PC, czy dekodery STB. Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T MPEG-4, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego.

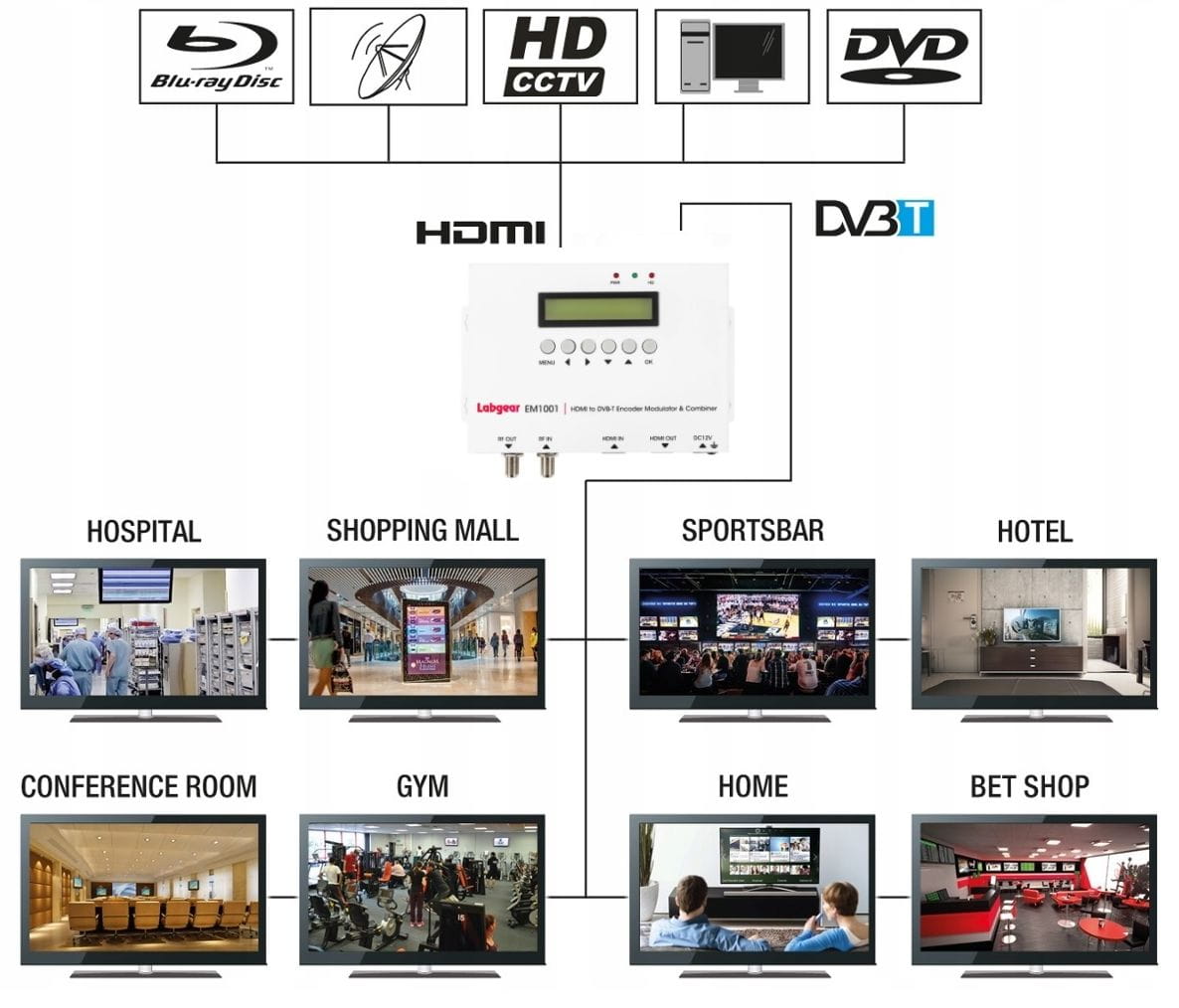

Zastosowanie modulatora HDMI:

Szpitale

• telewizja dla pacjentów
• transmisja z sal operacyjnych
• edukacja studentów
• monitoring
• reklamy

Sklepy i galerie

• kanały promocyjne
• reklamy

Telewizja korporacyjna

• firmowe kanały TV
• wideokonferencje
• edukacja

Szkoły i uczelnie

• transmisja z lekcji i wykładów
• telewizja uczelniana
• kanały informacyjne
• transmisja z komputerów PC

Sport

• telewizja na siłowni
• transmisja wydarzeń sportowych w wysokiej rozdzielczości
• reklamy

Specyfikacja:

• DVB-T
• Standard DVB-T: COFDM
• Konstelacja: 64QAM
• Przepustowość: 8 MHz
• Przewoźnicy: 8 tys
• Interwał ochronny: 1/32
• Szybkość: kodu 7/8
• MER: 35dB
• Zakres częstotliwości: 470-860 MHz wybierz według numeru kanału
• Poziom wyjściowy: 70-100dBuV, krok 1dBuV
• Impedancja wyjściowa: 75 Ω
• Zasilacz 12 V prądu stałego 1,5 A
• Temperatura pracy 0-50oC
• Wymiary 155x114x33mm
• Waga 0,5 kg

Sekcja kodowania

• Koder HDMI
• Kompresja: H.264 - przepływność 5-15Mb/s
• Wersja: HDMI 1.4 (kompatybilny z 1.3)
• Interfejs: HDMI

Wideo

Wejście HDMI

• Rezolucja 1920x1080 przy 60p
• 1920x1080 przy 50p
• 1920x1080@60i
• 1920x1080@50i
• 1280x720@60p
• 1280x720@50p

Wyjście HDMI

• 1920x1080@50p/1920x1080@60p
• 1920x1080@50i /1920x1080@60i
• 1280x720@50p/1280x720@60p
• Współczynniki proporcji 4:3 16:9
• Szybkość transmisji 5-15 Mb/s

Audio

• Kompresja AAC-LC / MPEG1-L2 – przepływność 128-320 Kb/s
• Próbna stawka 32 kHz / 44,1 kHz / 48 kHz
• Szybkość transmisji 64/128/192/256/320 kb

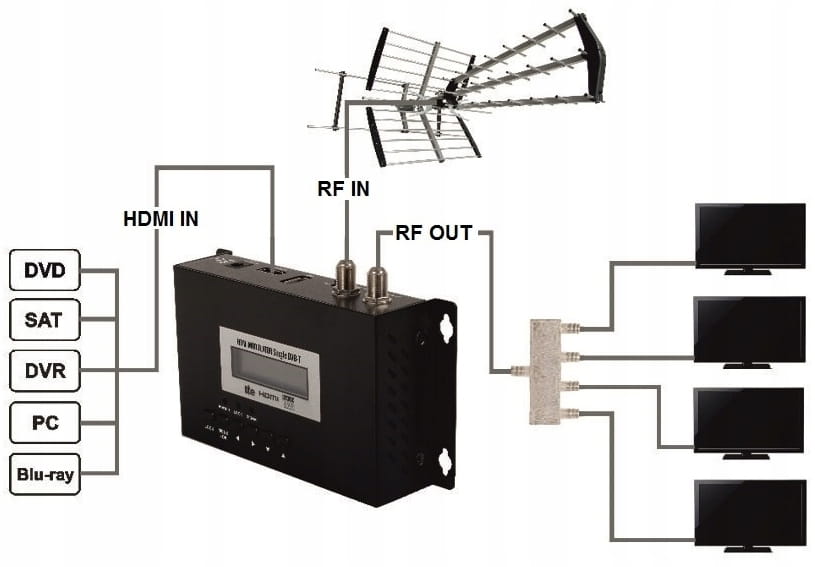

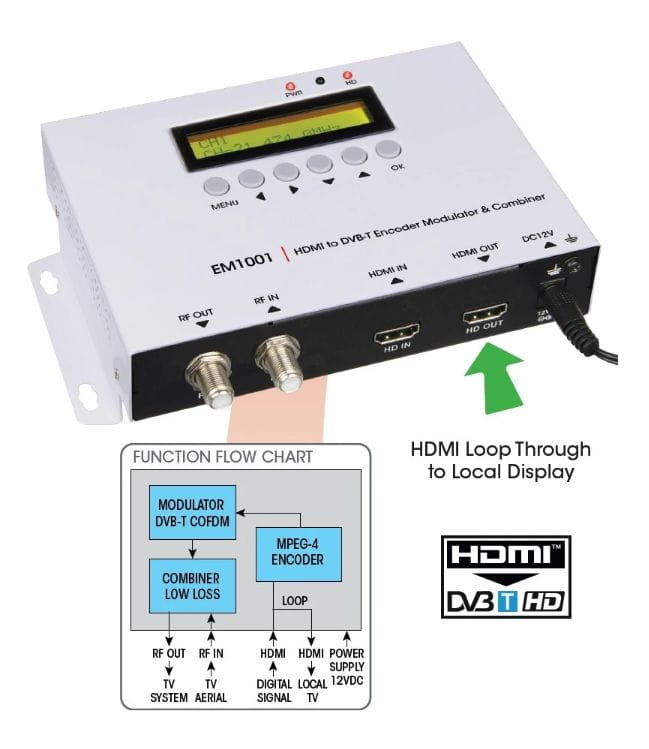

Przykładowy schemat podłaczenia

W zestawie

• Modulator cyfrow EM1001 HDMI w DVB-T
• Zasilacz sieciowy
• Kołki oraz śruby do montażu
• Opakowanie
